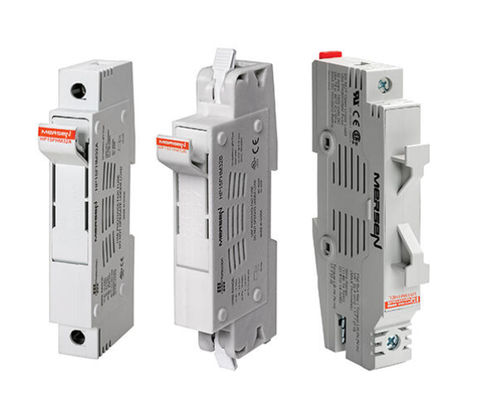

Porta fusibile cilindrico HelioProtection® HP15FHM32 series

su guida DINclasse gPVUL

- CSA 22.2 No. 4248.19 I portafusibili HelioProtection da 1500 VDC di Mersen per fusibili gPV da 10/14x85 mm introducono un nuovo livello di sicurezza per le applicazioni fotovoltaiche su scala utility. I portafusibili HP15FHM32 sono a prova di dita (grado di protezione IP20) e sono dotati di un portafusibile rotante, simile a quello dei portafusibili Mersen UltraSafe® portafusibili UltraSafe® di Mersen. I terminali di ingresso e uscita della serie HP15FHM32 accettano cablaggi fotovoltaici standard e sbarre a pettine, offrendo una maggiore versatilità per le installazioni finali. Il corpo è costituito da un materiale polimerico ad alte prestazioni classificato UL 94 V-0, che garantisce una classificazione di infiammabilità superiore e proprietà di resistenza dielettrica e di durata eccezionali. - Terminali di ingresso/uscita dei fili - Serraggio: - HP15FHM32A: Morsetto a vite, testa combinata #2 - HP15FHM32B: morsetto a molla senza attrezzi (tecnologia di terminazione del filo senza viti e con pressione a molla) - Classificato UL 94 V-0 - Utilizzabile con fili di rame classificati PV - Gamma di fili: -HP15FHM32A: 1X #4 - #14 AWG (25 - 2,5 mm2); 2X #8 - 18 AWG (10 - 0,75 mm2) -HP15FHM32B: 1X #6 - #14 AWG (18 - 2,6 mm2); 2X #10-14 AWG (8 - 2,5 mm2) - Coppia di serraggio dei terminali richiesta (solo HP15FHM32A): 22 in-lb/2,5N-m - Funzione Lock Out/Tag Out - Area per l'etichettatura applicata dal cliente - Accesso alla sonda del multimetro digitale (DMM) - Accetta fusibili gPV da 10/14 x 85 mm - Fusibili gPV consigliati: HP15M - Temperatura di esercizio: da -40 a +125°C - Caricamento frontale del fusibile: facilita l'installazione e la rimozione del fusibile
