Rotatore di polarizzazione GM-1RA

rotatore di polarizzazione
rotatore di polarizzazione
rotatore di polarizzazione
rotatore di polarizzazione
rotatore di polarizzazione
Aggiungi ai preferiti
Confronta con altri prodotti


Descrizione

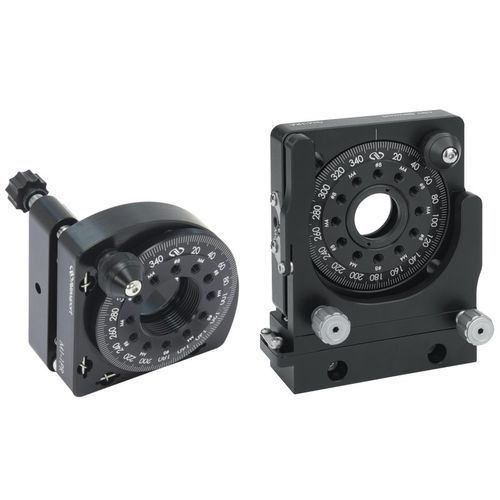

Panoramica Il GM-1RA Gimbal Rotation Mount fornisce il posizionamento tip/tilt per 1 in. (25,4 mm) piastre d'onda, polarizzatori e cubi beamsplitter. Questo supporto è unico nel suo genere grazie al suo meccanismo di ribaltamento/ribaltamento che permette la regolazione angolare dell'ottica senza traslazione indesiderata. Abbiamo anche aggiunto una serie di miglioramenti. Le precise viti di regolazione da 100 TPI sul meccanismo punta/ribalta sono dotate di nuove manopole, compreso un foro esagonale integrato, per consentire una regolazione fluida con una maggiore sensibilità. Nuove serrature indipendenti per ogni asse aiutano a mantenere stabile l'allineamento ottico. Lo stadio di rotazione integrato ha una corsa completa di cuscinetti a sfera che fornisce una rotazione continua a 360° con graduazioni marcate in incrementi di 2°. Abbiamo spostato la scala sullo stesso lato delle manopole per facilitare la lettura durante la regolazione. Serrando la vite all'estremità del pomello si blocca saldamente la rotazione. Ogni unità viene fornita con un anello di ritegno Delrin per il montaggio di un'ottica. La GM-1RA può essere fissata direttamente ad un tavolo utilizzando la piastra di base a fessura inclusa, che si fisserà su entrambi i lati del supporto. Sia i fori filettati in inglese che quelli metrici nella parte inferiore di ogni unità consentono il montaggio su palo. Lo stadio di rotazione può essere rimosso dal meccanismo di ribaltamento/ribaltamento rimuovendo quattro viti, consentendo di invertire lo stadio di rotazione o di utilizzarlo in modo indipendente. Sullo stadio di rotazione sono previsti fori di montaggio sia per il montaggio su tavola ottica che per il montaggio su palo. Un polarizzatore da 1/2 pollice di diametro o una piastra ondulatoria possono essere montati sul supporto GM-1RA utilizzando l'adattatore PRA-05, che si avvita nella filettatura 1.063-20 del rotatore. L'adattatore PRA-05 include un anello di ritegno.

---
