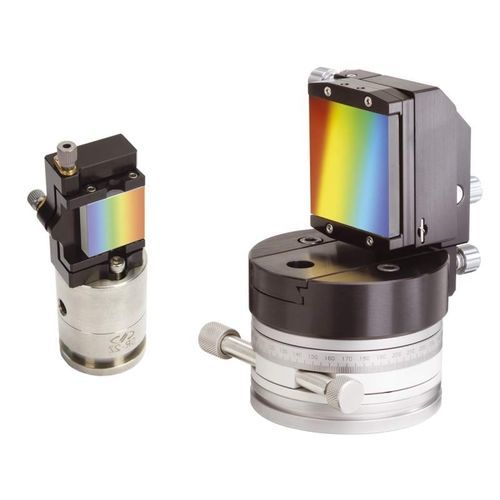

Supporto ottico DG series

in alluminioregolabiledi precisione

Questi supporti regolabili sono progettati specificamente per il posizionamento di precisione dei reticoli di diffrazione. Il DGA-25, compatto, e il DGA-50, più grande, sono in grado di sostenere reticoli quadrati o rettangolari da 25 o 50 mm rispettivamente. Entrambi i supporti sono regolabili in inclinazione, imbardata e rotazione. Il DGM-1 è in grado di alloggiare uno qualsiasi dei tre reticoli con dimensioni di altezza di 12,5 mm, 25 mm o 50 mm e offre regolazioni di beccheggio, imbardata, rollio e regolazione lineare. Questo supporto è disponibile anche senza stadio di rotazione come DGM-1T. -Supporti per griglie da 12,5, 25 o 50 mm -Regolazioni del passo, dell'imbardata e del rollio -Montaggio in stile punto centrale -Tutte le regolazioni sono bloccabili -Design in attesa di brevetto Caratteristiche Conoscere i modelli DGA-25 e DGA-50 Il collage di foto mostra le caratteristiche principali dei modelli DGA-25 e DGA-50. -In alto a sinistra - Montaggio per reticoli da 25x25, 25x50 o 50x50 mm. Newport vende ora reticoli da 25x25, 25x50 e 50x50 mm compatibili sia con il DGA-25 che con il DGA-50. -In alto a destra - Non due, ma tre assi di regolazione: θx, θy, θz. Usare il passo e l'imbardata per l'allineamento del fascio, usare il rollio per impostare le linee del reticolo. Tutte le regolazioni sono bloccabili. -In basso a sinistra: montaggio su montante CenterPoint™ che individua la superficie del reticolo sull'asse di rotazione del montante. -In basso a destra: oltre ai reticoli di diffrazione, i DGA-25 e DGA-50 possono contenere cubi divisori del fascio da 1" e 2" rispettivamente, prismi ad angolo retto e specchi quadrati.
