Piastra di posizionamento di inclinazione ULTIMA® G

linearedi traslazionerotativa

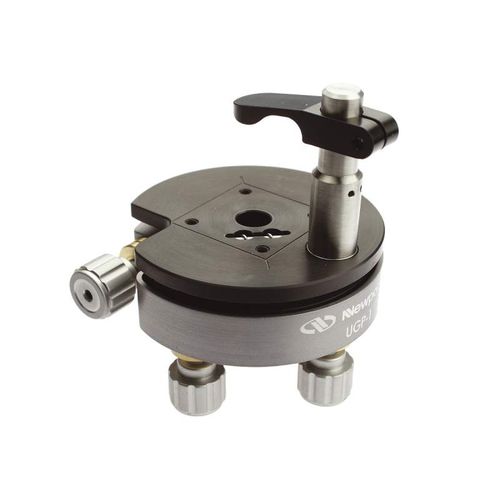

Il supporto cardanico inclinabile ULTIMA® serie G offre tre assi di regolazione dell'inclinazione e incorpora il meccanismo brevettato da Newport per fornire un vero movimento cardanico. -3-Assi di inclinazione con posizionamento cardanico reale -Adattatori per ottiche cubiche, rettangolari e sferiche -Viti di regolazione bloccabili da 100 TPI Caratteristiche Il design cardanico riduce al minimo la traslazione del fascio di luce Questo supporto cardanico ha assi di rotazione che si intersecano al centro della superficie riflettente dell'ottica, eliminando la traslazione lineare indesiderata del fascio durante la regolazione. Ciò è particolarmente importante quando non si vuole allungare o accorciare la lunghezza del percorso ottico dopo una regolazione. Questo attacco di precisione offre un punto di rotazione centrale situato a 12,7 mm sopra la superficie di montaggio. Un terzo asse di rotazione offre una regolazione di precisione in un intervallo di ±5°, rendendo l'UGP-1 una soluzione perfetta per l'allineamento di precisione di ottiche o prismi con apertura a fascio da 1 pollice (25,4 mm). Montaggio su montante ottico L'attacco UGP-1 è dotato di un foro libero per filettature 8-32 o M4 per il montaggio su un montante ottico. Per una stabilità ottimale, si consiglia il montaggio su piedistalli ottici della serie PS, come illustrato. Modello UGP-1 (piedistallo ottico PS-2 non incluso) Meccanismo di bloccaggio integrato Una vite di regolazione bloccabile ad alta precisione da 100 tpi aziona ciascun asse. Le manopole in alluminio sono esagonali e possono essere utilizzate con una chiave a brugola da 5/64 (M2) per aumentare la sensibilità della posizione. Il braccio di bloccaggio regolabile integrato offre un metodo sicuro per trattenere le ottiche. Montaggio di più di un prisma Con gli adattatori UGP-KIT, è possibile montare sulla montatura UGP-1 ottiche rettangolari, ottiche sferiche e prismi più piccoli da 1/2 pollice.
