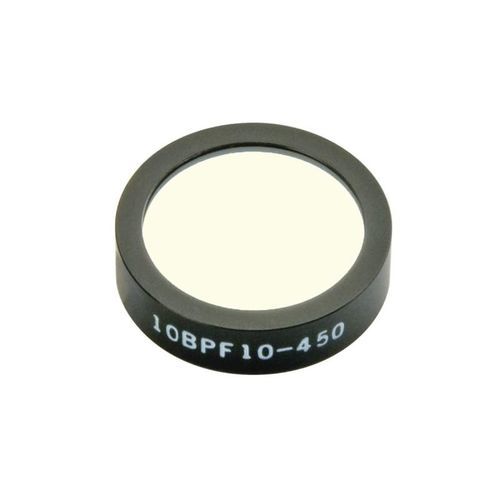

Filtro ottico passa-banda 10BPF10 series

di luce visibileultraviolettoad infrarossi vicini

I nostri filtri passa banda passano una stretta banda spettrale di radiazioni UV, visibili o NIR e respingono le lunghezze d'onda fuori banda, dai raggi X all'IR lontano. Le applicazioni comprendono la radiometria spettrale, la diagnostica medica, l'analisi chimica, la colorimetria, l'astronomia o qualsiasi altra applicazione in cui sia richiesto l'isolamento spettrale. -Blocco fuori banda inferiore allo 0,01% (10-4) -Lunghezze d'onda centrali disponibili da 310 nm a 900 nm -Eccellente stabilità alla temperatura -Diametro di 25,4 mm e dimensioni quadrate di 50,8 mm -Durata superiore in condizioni ambientali difficili Costruzione scribata e laminata La costruzione con rivestimento morbido e laminato è una struttura comunemente utilizzata per i filtri passa-banda e per i filtri perimetrali. I componenti del filtro ottico sono rivestiti su lastre di substrato separate. Queste lastre vengono poi rigate per rimuovere il film in modo simmetrico attorno alle aree di film attivo richieste per i filtri ottici che devono essere prodotti dalla lastra. Le lastre incise vengono successivamente laminate insieme con una resina epossidica resistente all'umidità. Nelle aree incise si forma un sigillo di vetro-epoxy-vetro che costituisce la migliore barriera possibile alla penetrazione dell'umidità. I filtri vengono tagliati attraverso l'area incisa fino a raggiungere le dimensioni finali con strumenti di taglio diamantati. Se necessario, ai filtri tagliati possono essere applicate ulteriori barriere contro l'umidità per ottenere una maggiore durata. Curve di trasmissione dei filtri passa-banda Un filtro passa-banda è definito dalla regione della banda passante. Le due lunghezze d'onda nella banda passante in cui la trasmittanza è pari al 50% della trasmittanza di picco sono chiamate lunghezze d'onda di mezza potenza. La larghezza di banda è la differenza tra le lunghezze d'onda di mezza potenza, chiamata larghezza massima a metà (FWHM).
