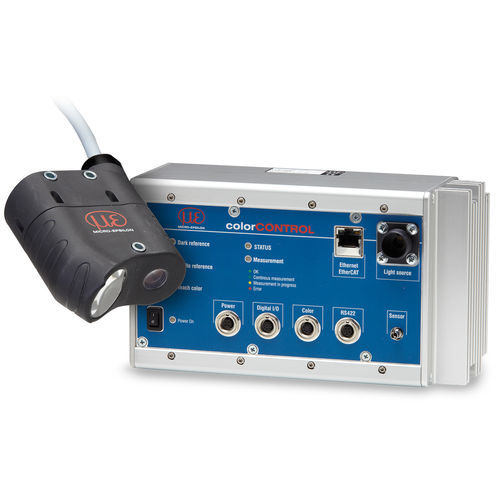

Spettrocolorimetro ad alta velocità colorCONTROL ACS7000

ad alta precisione

Panoramica Il colorCONTROL ACS7000 è un sistema di misura del colore spettrale in linea che identifica i colori tramite lo spettro di riflessione invece di limitarsi al confronto con valori di riferimento. L'elevata velocità di misura lo rende adatto al controllo in linea dei colori e delle sfumature nelle linee di produzione e all'uso in laboratorio e R&D industriale. Sono disponibili più varianti di sensore (ACS1, ACS2, ACS3) per diverse geometrie di misura e tipi di oggetto.

Applicazioni e capacità Progettato per misure in linea ad alta precisione di colore e contrasto in applicazioni di rivestimento, finitura e liquidi. Indicato per il monitoraggio in produzione e per ambienti di laboratorio/R&D che richiedono identificazione spettrale e alta ripetibilità. La scelta del sensore dipende dalla geometria di misura, dalla riflettanza della superficie e dal fatto che i target siano auto-luminescenti o traslucidi.

Sensore standard ACS1 Il sensore ACS1 è pensato per attività di misura comuni. Trasmettitore e ricevitore sono disposti in geometria 30°/0°, con distanza operativa di 50 mm. Un adattatore opzionale consente misure tattili.

• Distanza di misura: 50 mm
• Geometria di misura: 30° x:0°
• Spot di misura: ø 9 mm

Sensore anulare ACS2 Il sensore ACS2 è progettato per superfici strutturate, altamente riflettenti e metalli lucidi. Ventiquattro ottiche di illuminazione circondano l'ottica ricevente per fornire una illuminazione uniforme, indipendente dalla posizione angolare del target. Sono disponibili versioni ACS2 con diverse distanze di misura e dimensioni dello spot.

• Distanza di misura: 28 mm / 27,5 mm / 28,5 mm
• Geometria di misura: 45°c:0°
• Spot di misura: ø 5 mm / 3 x 2 mm / 9 mm

Sensore di trasmissione ACS3 Il sensore ACS3 è destinato ad oggetti auto-luminescenti e trasparenti. Per oggetti auto-luminescenti è sufficiente l'unità ricevente; per oggetti trasparenti si impiegano trasmettitore e ricevitore in configurazione di trasmissione. L'ACS3 completa la famiglia ACS7000 per applicazioni di trasmissione e auto-luminescenza.

• Distanza di misura: fino a 300 mm
• Geometria di misura: trasmissione / auto-luminescente
• Spot di misura: ø 5 mm / ø 9 mm / 3 x 2 mm (a seconda della configurazione)

Funzionalità aggiuntive Elevata velocità di misura per ispezione in linea; supporto di più spazi colorimetrici, illuminanti regolabili e spettri di riferimento appresi. Gestione via web browser; uscite e interfacce per integrazione in ambienti di automazione.

Specifiche tecniche

• Velocità di misura: max. 2 kHz
• Misurazione senza contatto
• Risoluzione valore colore: ΔE ≤ 0,08 (5 nm)
• Spazi colorimetrici supportati: XYZ; L*a*b*; L* u* v*
• Spettri di riferimento: 15 spettri appresi
• Illuminanti regolabili: A, C, D65, D50, D75, E, F4, F7, F11
• Osservatore standard: 2°, 10° (regolabile)
• Operatività: web browser
• Uscite / interfacce: Ethernet / EtherCAT, RS422, I/O digitale
