Spettrocolorimetro ad alta velocità colorCONTROL MFA

ad alta precisione

Panoramica
Il colorCONTROL MFA è un sistema di misura multicanale per il controllo flessibile del colore e dell'intensità di LED, display e oggetti colorati. Il posizionamento flessibile dei sensori, l'elevata ripetibilità, le alte frequenze di misura e l'ampio intervallo dinamico permettono controlli affidabili in linea o su postazione.

Funzionalità principali

• Riconoscimento e misura del colore multicanale
• Posizionamento flessibile di sensori riceventi a fibra ottica intercambiabili
• Elevata ripetibilità e ampio intervallo dinamico di intensità
• Supporto di più spazi colore e uscite addizionali (λdom, CCT)
• Interfacce standard: USB / RS422 / RS232

Modelli e caratteristiche
colorCONTROL MFA-7

• 7 canali di misura
• Ripetibilità: xy < ± 0,000025
• Velocità di misura fino a 100 Hz
• Intervallo dinamico: 1 ... 50.000 lux
• Monitoraggio simultaneo fino a 7 campioni
• Spazi colore: XYZ, xyY, Luv, uvl, RGB
• Uscite: lunghezza d'onda dominante (λdom), temperatura colore correlata (CCT)
• Sensori riceventi MFS intercambiabili
• Interfacce: USB / RS422 / RS232

colorCONTROL MFA-14

• 14 canali di misura
• Ripetibilità: xy < ± 0,000025
• Velocità di misura fino a 80 Hz
• Intervallo dinamico: 1 ... 50.000 lux
• Monitoraggio simultaneo fino a 14 campioni
• Spazi colore: XYZ, xyY, Luv, uvl, RGB
• Uscite: λdom, CCT
• Sensori MFS intercambiabili
• Interfacce: USB / RS422 / RS232

colorCONTROL MFA-21

• 21 canali di misura
• Ripetibilità: xy < ± 0,000025
• Velocità di misura fino a 60 Hz
• Intervallo dinamico: 1 ... 50.000 lux
• Monitoraggio simultaneo fino a 21 campioni
• Spazi colore: XYZ, xyY, Luv, uvl, RGB
• Uscite: λdom, CCT
• Sensori MFS intercambiabili
• Interfacce: USB / RS422 / RS232

colorCONTROL MFA-28

• 28 canali di misura
• Ripetibilità: xy < ± 0,000025
• Velocità di misura fino a 50 Hz
• Intervallo dinamico: 1 ... 50.000 lux
• Monitoraggio simultaneo fino a 28 campioni
• Spazi colore: XYZ, xyY, Luv, uvl, RGB
• Uscite: λdom, CCT
• Sensori MFS intercambiabili
• Interfacce: USB / RS422 / RS232

Sensori (ricevitori) e note applicative

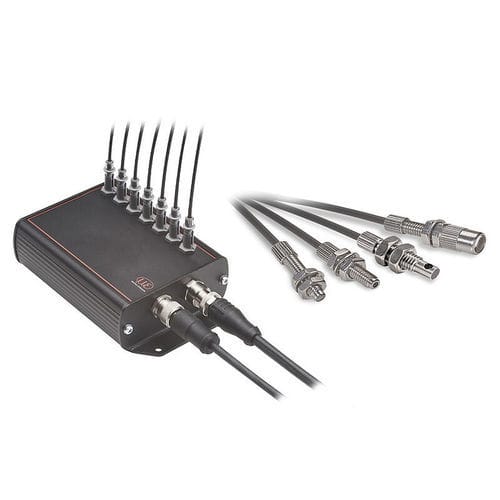

Il controller richiede sensori riceventi della serie MFS posizionati nei punti di misura. I sensori MFS utilizzano fibra ottica polimerica (POF) e sono disponibili in diverse lunghezze, diametri e configurazioni di montaggio per rilevare piccoli spot luminosi (da ≈3 mm) e adattarsi a spazi di installazione ristretti. Selezionare la variante in base alla dimensione dello spot, alla distanza di lavoro e ai requisiti di montaggio.

Esempi di varianti di sensori MFS e note

• MFS-10: POF con guaina in PVC, estremità tagliata — sonda general-purpose.
• MFS-I01: diametro molto sottile ≈1,3 mm, adatto a spazi ristretti e test SMD; manicotto metallico per posizionamento preciso.
• MFS-22: POF con guaina in PVC — dimensioni alternative.
• MFS-K04 / MFS-K04-3 / MFS-K04-6: varianti con montaggio M4 o diverse dimensioni del punto di misura (K04-3 punto più piccolo, K04-6 punto più grande).
• MFS-K05/90: uscita a 90° per installazioni non assiali.

Specifiche tecniche

• Nome della serie: colorCONTROL MFA
• Numero di canali: 7, 14, 21, 28
• Ripetibilità (xy): < ± 0,000025
• Velocità di misura: MFA-7 fino a 100 Hz; MFA-14 fino a 80 Hz; MFA-21 fino a 60 Hz; MFA-28 fino a 50 Hz
• Intervallo dinamico di intensità: 1 ... 50.000 lux
• Monitoraggio simultaneo: fino a 7 / 14 / 21 / 28 oggetti
• Spazi colore supportati: XYZ, xyY, Luv, uvl, RGB
• Uscite aggiuntive: λdom, CCT
• Sensori riceventi: sensori MFS intercambiabili (basati su POF)
• Dimensione tipica spot rilevabile: da ≈3 mm a seconda della variante
• Interfacce standard: USB, RS422, RS232
• Applicazioni tipiche: controllo colore/intensità LED, display e oggetti colorati in produzione
