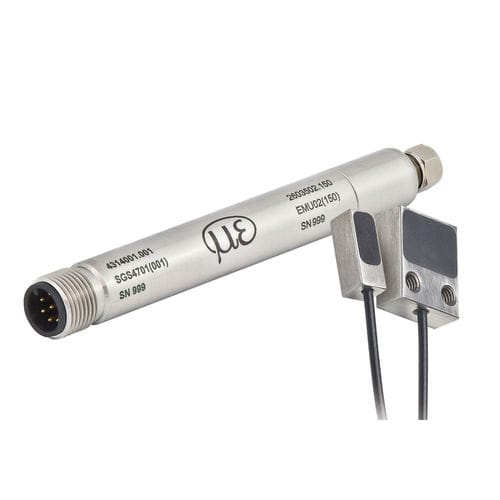

Apparecchio di misura di tensioni eddyNCDT SGS4701 (Spindle Growth System)

senza contattoper macchina utensileper misurazione della dilatazione dei mandrini

Il sistema di misurazione dello spostamento SGS 4701 (Spindle Growth System) è stato sviluppato per applicazioni di fresatrici ad alta velocità. A causa delle elevate velocità di lavorazione e del calore generato, l'estensione termica lineare del mandrino della macchina utensile di precisione deve essere compensata per mantenere l'utensile in una posizione definita in ogni momento. Il sensore SGS misura l'estensione della forza termica e centrifuga del mandrino. La misurazione avviene tipicamente sull'anello a labirinto. Oltre a misurare l'estensione termica lineare, viene rilevata anche la temperatura del sensore e l'uscita. Questi valori di misura vengono inseriti nella macchina utensile CNC come valori di correzione, compensando eventuali errori di posizionamento.
