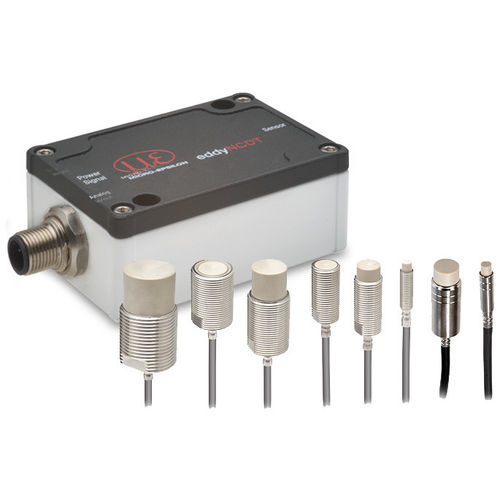

Sensore di spostamento lineare eddyNCDT 3020

senza contattoinduttivoa corrente di Foucault

Il sistema di misurazione induttivo eddyNCDT 3020 (correnti parassite) è compatto e potente per misurazioni rapide e precise di spostamenti, distanze e posizioni in applicazioni industriali. Flessibile in termini di connettività e facile da configurare, può essere utilizzato per numerose attività di misurazione nell'industria e nella costruzione di macchine. Questo sistema di sensori è progettato per applicazioni in serie e OEM e fornisce risultati di misurazione precisi e stabili anche in condizioni estreme, fino a una temperatura ambiente massima di 200 °C. Il controller robusto può essere combinato con una vasta gamma di sensori ed è adattato in fabbrica a materiali ferromagnetici o non ferromagnetici. Robusto e preciso: per applicazioni industriali in serie ad alte temperature. - Ideale per l'uso ad alte temperature: controller fino a 105 °C / sensore fino a 200 °C - Misurazioni di distanza precise con alta risoluzione fino a 40 nm - Per misurazioni rapide: frequenza di misurazione di 80 kSa/s fino a una risposta in frequenza di 5 kHz - Design robusto e compatto con IP67 - Interfaccia RS485, uscita analogica scalabile (corrente) e uscita di commutazione - Connessione a bus di campo tramite modulo di interfaccia - Configurazione facile tramite software sensorTOOL - Compatibile con numerosi sensori che offrono gamme di misurazione da 1 ... 80 mm Gamma di applicazione a temperatura estremamente alta del controller fino a 105 °C Il robusto DT3020 può essere installato molto vicino al sensore in ambienti caldi, ad esempio in applicazioni di saldatura, in processi di laminazione dell'acciaio o in sistemi di pressofusione. Ciò riduce la lunghezza del cavo tra il sensore e il controller, minimizzando le influenze della temperatura sul cavo e aumentando la precisione. Il segnale di misurazione rimane stabile e può essere trasmesso digitalmente o tramite un'uscita di corrente su lunghe distanze. La migliore compensazione della temperatura al mondo Il sistema eddyNCDT 3020 compensa le fluttuazioni di temperatura nelle vicinanze del controller tra +10 e +105 °C, minimizzando l'influenza sul risultato della misurazione. Le temperature su e intorno al sensore sono compensate fino a +180 °C. Ciò fornisce una precisione estremamente elevata fino al range nanometrico con un'eccellente stabilità del segnale. Configurabile e facile da integrare Il eddyNCDT 3020 può essere integrato tramite interfacce digitali e analogiche, nonché tramite bus di campo comuni. Il sensorTOOL gratuito è disponibile per una configurazione conveniente. Tra le altre cose, questo software può essere utilizzato per scalare l'uscita analogica, memorizzare valori limite individuali per il monitoraggio delle condizioni, attivare funzioni di mediazione per la levigatura dei segnali o eseguire una linearizzazione a 3 punti per ottimizzare la precisione della misurazione. Sensori a correnti parassite: la soluzione per ambienti esigenti I sensori a correnti parassite hanno una capacità speciale: sono estremamente robusti e misurano con grande precisione anche nelle condizioni più difficili. I sensori a correnti parassite sono particolarmente vantaggiosi in applicazioni con alta pressione, sporco, olio, alte temperature o campi magnetici. Caratteristiche tecniche / specifiche: - Gamma di temperatura del controller: fino a 105 °C - Gamma di temperatura del sensore: fino a 200 °C - Risoluzione: fino a 40 nm - Frequenza di misurazione: 80 kSa/s, risposta in frequenza fino a 5 kHz - Classe di protezione: IP67 - Interfacce: RS485, uscita analogica scalabile (corrente), uscita di commutazione - Connessione a bus di campo tramite modulo di interfaccia - Configurazione: software sensorTOOL - Gamma di misurazione dei sensori compatibili: 1 ... 80 mm - Compensazione della temperatura: controller +10 a +105 °C, sensore fino a +180 °C
