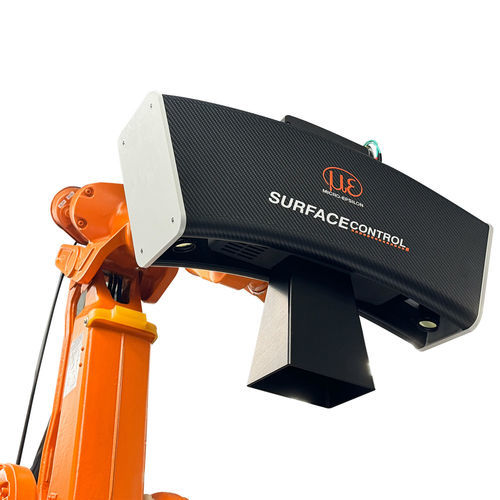

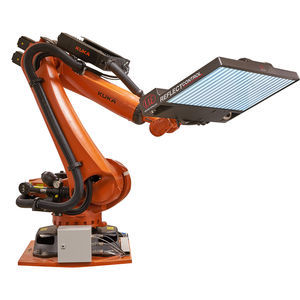

Profilometro ottico surfaceCONTROL

3Dper l'industria automobilisticacompatto

Panoramica
Il sistema di misura surfaceCONTROL Automotive fornisce rilevamento dei difetti completamente automatizzato su scocche non finite (BIW). Utilizza la proiezione di luce a frange su superfici a riflessione diffusa insieme ad algoritmi di machine learning per individuare difetti locali di forma come segni di pressione, crepe e affossamenti con alta precisione e ripetibilità.

Configurazione del sistema
Configurato in base alle esigenze del cliente, il sistema comprende sensori, robot, computer, software e interfacce. Il numero di sensori e robot è scalabile per soddisfare diversi tempi ciclo e requisiti di produzione. Durante la pianificazione viene usata la simulazione basata su CAD per la modellazione virtuale dei sensori e l'analisi dei campi visivi, delle distanze di misura e delle potenziali ombreggiature.

Caratteristiche di rilevamento
Il controllo raggiunge una copertura di area ≥ 97%, permettendo l'ispezione fino ai bordi. Rileva in modo affidabile difetti su aree fortemente curve (es. incavi delle maniglie, spigoli di design) e su superfici BIW levigate o pretrattate. Una compensazione di posizione 6D integrata corregge automaticamente deviazioni di posizione e orientamento, consentendo misurazioni rapide, precise e ripetibili. Il calcolo automatico della posizione dell'oggetto permette di adattare le posizioni di misura e correggere gli angoli di apertura delle parti mobili.

Strumenti software

• Digital Stone: non richiede parti di riferimento; adattabile a diversi tipi di difetto.
• Digital Master: genera un master digitale da parti di riferimento prive di difetti; consente l'ispezione completa di superfici fortemente curve.
• Digital Light Tunnel: definisce proprietà della superficie e illuminazione ambientale; allineamento mirato sotto illuminazione controllata per indagare effetti specifici.

Valutazione dei difetti e output dei dati
Per ogni difetto il sistema genera dati 3D reali che consentono l'estrazione di caratteristiche 3D dettagliate come diametro, area e altezza. È possibile la classificazione individuale dei difetti con tolleranze configurabili. Tutti i risultati possono essere esportati in formato XML per l'integrazione nei sistemi di assicurazione qualità e nei sistemi a valle.

Vantaggi chiave

• Rilevamento e localizzazione precisi dei difetti
• Elevata copertura delle superfici curve e dei bordi (≥ 97%)
• Compatibile con i robot industriali più diffusi
• Configurazione scalabile di sensori e robot
• Integrazione completa di sensori, robotica e automazione

Caratteristiche tecniche / specifiche

• Principio di misura: proiezione di luce a frange (Structured Light) su superfici a riflessione diffusa
• Tipi di difetti rilevati: segni di pressione, crepe, affossamenti (difetti locali di forma)
• Output dati: XML con caratteristiche 3D del difetto (diametro, area, altezza)
• Copertura area: ≥ 97% (incluse aree curve e bordi)
• Compensazione posizione: compensazione offset 6D integrata (correzione automatica di posizione e orientamento)
• Configurazione: numero di sensori e robot scalabile; compatibile con robot industriali comuni
• Pianificazione: simulazione CAD per analisi del campo visivo, distanza e ombreggiatura
• Software: rilevamento basato su machine-learning; Digital Stone, Digital Master, Digital Light Tunnel
• Superfici idonee: superfici BIW non trattate, levigate o pretrattate
• Integrazione: sensori, robotica, computer, software e interfacce forniti come sistema
