Profilometro ottico reflectCONTROL

3Dper l'industria automobilistica

Panoramica

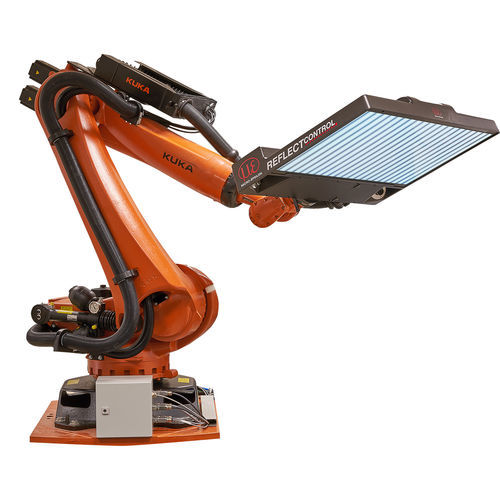

reflectCONTROL Automotive permette l’ispezione completamente automatica di carrozzerie verniciate tramite celle robotizzate che rilevano, misurano in 3D e classificano i difetti tipici della vernice. Il sistema fornisce misurazioni precise e ripetibili e si integra con apparecchiature automatiche di lavorazione e marcatura per un flusso completo dall’ispezione al post-elaborazione.

Capacità principali
reflectCONTROL Automotive esegue la rilevazione dei difetti su tutta la superficie e la valutazione dell’aspetto con elevata precisione posizionale, consentendo la localizzazione esatta per interventi di rifinitura automatizzati e dati qualità tracciabili.

Caratteristiche

• Rilevamento difetti fino a < 1 mm dal bordo
• Misura bordi di design e tetti a contrasto
• Adattamento agli angoli di apertura dei componenti mobili (porte, sportelli)
• Ampia area di misura > 98 % della superficie esterna
• Alta precisione posizionale dei difetti rilevati
• 2-in-1: rilevamento dei difetti e valutazione dell’aspetto

Prestazioni
Il sistema raggiunge un tasso di rilevamento > 98,5 %, riproducibile indipendentemente dal colore della carrozzeria. Garantisce ampia copertura e identifica difetti piccoli vicino ai bordi mantenendo elevata ripetibilità.

Ricostruzione 3D e dati
La ricostruzione 3D unica assegna altezza, profondità e volume a ogni difetto. I dati di misura vengono esportati in formato XML per l’integrazione nei sistemi qualità del cliente.

Valutazione dell’aspetto
La valutazione dell’aspetto avviene dalle immagini catturate senza hardware aggiuntivo. La valutazione non a contatto è integrata, ripetibile e supporta un numero illimitato di posizioni di misura per la copertura completa della superficie.

Automazione e integrazione
La soluzione si integra con sistemi di lavorazione robotizzati e marcatura per consentire azioni automatiche successive come rettifica o levigatura robotizzata, supportate dall’alta precisione posizionale.

Specifiche tecniche

• Prodotto: reflectCONTROL Automotive (sistema di ispezione automatizzato per superfici di carrozzerie verniciate)
• Capacità di rilevamento: difetti < 1 mm dai bordi
• Copertura area: > 98 % della superficie esterna
• Tasso di rilevamento: > 98,5 % (tipico)
• Funzioni: rilevamento difetti, misura 3D, classificazione, valutazione aspetto integrata
• Output 3D: altezza, profondità, volume per difetto
• Esportazione dati: output XML compatibile con sistemi qualità
• Integrazione: sistemi robotizzati, lavorazione e marcatura automatica; supporto post-elaborazione automatica
• Valutazione aspetto: basata su immagini non a contatto, senza hardware aggiuntivo
