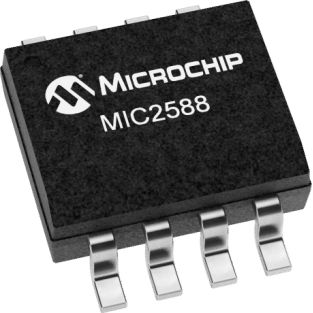

Controllore di alimentazione sostituibile a caldo MIC2588

circuito integrato

L'MIC2588 e l'MIC2594 sono controllori hot swap a canale singolo e tensione negativa, progettati per rispondere all'esigenza di inserire e rimuovere in modo sicuro le schede di circuito nei backplane dei sistemi ad alta tensione, utilizzando pochissimi componenti esterni. L'MIC2588 e l'MIC2594 sono disponibili in un contenitore SOIC a 8 pin e funzionano in combinazione con un MOSFET esterno a canale N per il quale viene controllato il gate drive per fornire la limitazione della corrente di spunto e il controllo dello slew-rate della tensione di uscita. È prevista anche una protezione contro i guasti da sovracorrente, che include una soglia di sovracorrente programmabile. Durante una condizione di sovraccarico dell'uscita, viene attivato un circuito di regolazione a corrente costante per garantire che l'alimentazione del sistema mantenga la regolazione. Se una condizione di guasto supera un ritardo di 400 µs, l'MIC2588 e l'MIC2594 disattivano l'uscita dell'interruttore e rimangono nello stato di spegnimento fino a quando non si ripristina il pin UV/OFF o l'alimentazione del circuito integrato. Un segnale master Power-Good indica che la tensione di uscita del circuito di soft-start rientra nell'intervallo di uscita valido. Questo segnale può essere utilizzato per abilitare uno o più moduli del convertitore DC-DC. Caratteristiche del prodotto Garantisce l'inserimento e la rimozione sicura da backplane sotto tensione a -48 V (nominale) Funziona da -19 V a -80 V Funzione di interruttore elettronico Ritardo incorporato di 400 µs "nuisance-trip" (tFLT) Corrente di uscita massima regolata in caso di guasti Limitazione programmabile della corrente di spunto Risposta rapida alle condizioni di cortocircuito (< 1µs) Blocco programmabile di sottotensione e sovratensione (MIC2588-xBM) Isteresi UVLO programmabile (MIC2594-xBM) Segnalazione dei guasti: Segnale di uscita attivo-alto (-1BM) e attivo-basso (-2BM) Power-Good
