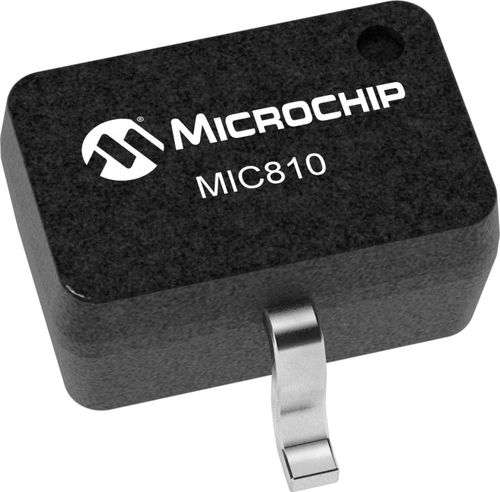

Supervisore per microprocessore MIC810

I MIC809 e MIC810 sono circuiti di supervisione a microprocessore economici che monitorano gli alimentatori nei sistemi basati su microprocessore. La funzione di questi dispositivi è quella di segnalare un reset se l'alimentazione scende al di sotto di un determinato livello di soglia di reset. Sono disponibili diversi livelli di soglia di reset per adattarsi a sistemi alimentati a 3V, 3,3V o 5V. L'MIC809 dispone di un'uscita /RESET attiva-bassa, mentre l'MIC810 offre un'uscita RESET attiva-alta. L'uscita di reset è garantita per un minimo di 140 ms dopo che VCC ha superato il livello di soglia di reset designato. Avendo uno stadio di uscita push-pull, l'MIC809/810 non richiede una resistenza di pull-up in uscita. Il MIC809/810 è disponibile in un contenitore SOT-23 e SC-70 a 3 pin. L'MIC809 è disponibile anche con un timeout di reset più breve (30 ms min.). Vedere il modello MIC809-5. Caratteristiche aggiuntive Monitoraggio di precisione della tensione per alimentazioni da 3V, 3,3V o 5V /Il RESET rimane valido con VCC fino a 1,4 V per i componenti in confezione SOT-23 /Il RESET rimane valido con VCC fino a 1V per i componenti con contenitore SC70 Corrente di alimentazione tipicamente inferiore a 15µA per il componente confezionato SOT-23 corrente di alimentazione tipica di 5µ per il componente in confezione SC70 larghezza minima dell'impulso di reset di 140 ms Disponibile in confezione SOT-23 e SC-70 a 3 pin
