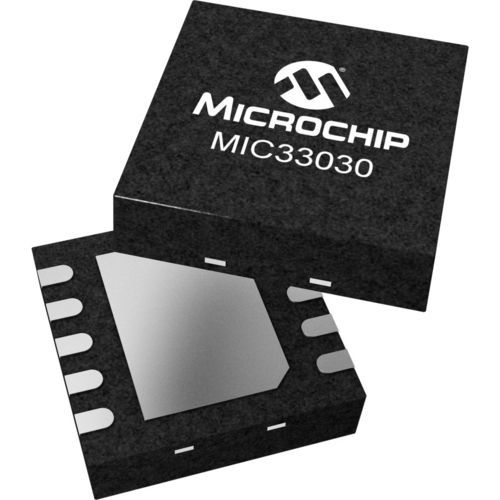

Regolatore di potenza elettronico MIC33030

DCa frequenza di commutazionesincrono

L'MIC33030 è un regolatore buck sincrono ad alta efficienza da 8 MHz e 400 mA con induttore interno e modalità HyperLight Load®. La modalità HyperLight Load® offre un'efficienza molto elevata con carichi leggeri e una risposta transitoria ultraveloce, perfettamente adatta all'alimentazione delle tensioni del core del processore. Un ulteriore vantaggio di questa architettura proprietaria è la bassissima tensione di ripple in uscita per l'intero intervallo di carico, grazie all'uso di piccoli condensatori di uscita. Il piccolo contenitore da 2,0 mm x 2,5 mm consente di risparmiare spazio prezioso sulla scheda grazie all'induttore integrato e richiede solo due condensatori esterni. L'MIC33030 è progettato per essere utilizzato con condensatori di uscita di dimensioni minime, fino a 2,2µF. Ciò conferisce all'MIC33030 la facilità d'uso di un LDO e l'efficienza di un convertitore CC HyperLight Load®. In modalità HyperLight Load® , l'MIC33030 raggiunge un'efficienza del 75% a 1mA, con una corrente di riposo molto bassa, pari a 21µA. A carichi più elevati, l'MIC33030 offre una frequenza di commutazione costante fino a 8MHz. L'MIC33030 è disponibile in un contenitore a 10 pin da 2,5 mm x 2,0 mm con una temperatura di giunzione operativa compresa tra -40°C e +125°C. Caratteristiche del prodotto Semplifica la progettazione con due condensatori esterni Tensione di ingresso: da 2,7 V a 5,5 V Precisione della tensione di uscita di ±2,5% in base alla temperatura corrente di uscita di 400mA Efficienza fino al 75% a 1mA 21µA di corrente di riposo tipica Funzionamento PWM fino a 8MHz in modalità continua Risposta transitoria ultra rapida 30mV di ripple in modalità HyperLight Load 7mV di ripple della tensione di uscita in modalità PWM completa Interruttori MOSFET completamente integrati 0.corrente di spegnimento di 01µA Protezione da spegnimento termico e limite di corrente Opzioni di tensione di uscita fissa e regolabile (da 0,7V a 3,6V) 2.5 mm x 2,0 mm a 10 conduttori
