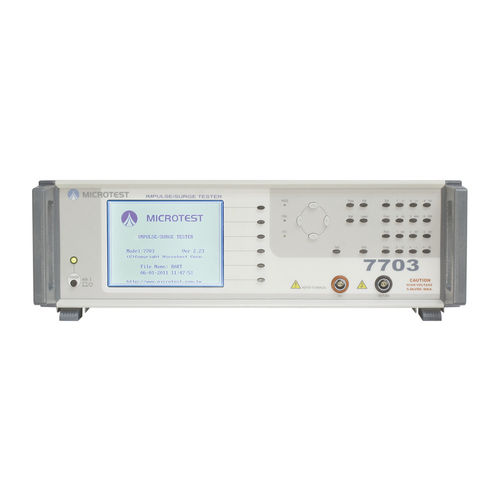

Tester ad alta tensione 7703

di onda d'urtodi bobinaper avvolgimento statorico

Caratteristiche induttanza minima (0,5uH) analisi HARM / Analisi HFLT calibrazione ad alta tensione tensione d'impulso programmabile ■ Memorizzazione integrata di 200 set di forme d'onda di test confronto dell'area totale confronto dell'area differenziale confronto tra le onde ■ Piatto e a corona supporto interfacce RS-232, remote e stampante MICROTEST 7703 è un tester per avvolgimenti a impulsi che fornisce uscite di tensione a impulsi da 100V a 5000V. Utilizza forme d'onda di attenuazione generate dalla risonanza L/C per analizzare i componenti magnetici alla ricerca di difetti come i cortocircuiti tra le bobine o tra gli strati di filo dell'avvolgimento. Questo modello è stato progettato specificamente per i prodotti Inverter-Trasformatori e supporta la modalità di analisi delle armoniche ad alta frequenza e del rumore. Amplificando la forma d'onda attraverso la risonanza ad alta frequenza, è in grado di rilevare con precisione i difetti di isolamento causati da perdite nelle fessure delle bobine ad alta tensione. Il tester offre inoltre diverse modalità di confronto, tra cui confronto dell'area totale, confronto della differenza di area, confronto del conteggio della corona, confronto del conteggio del jitter e confronto della forma d'onda.
