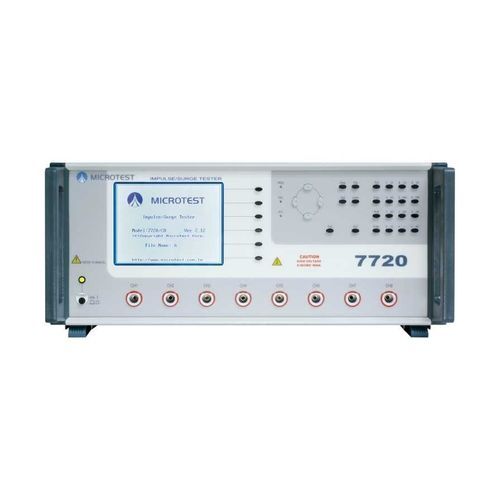

Tester di impulsi di tensione 7720

ad alta tensionecomparatorecorrente di cortocircuito

Caratteristiche induttanza minima (50uH) 8 canali calibrazione ad alta tensione tensione d'impulso programmabile ■ Memorizzazione integrata di 200 set di forme d'onda di test confronto dell'area totale confronto dell'area differenziale confronto tra le onde ■ Piatto e a corona supporto di interfacce RS-232, remote e per stampanti funzione di blocco dei tasti per evitare che gli operatori tocchino accidentalmente i tasti MICROTEST 7720 è un tester per avvolgimenti a impulsi che fornisce uscite di tensione a impulsi da 100V a 5000V. È dotato di 8 canali di test e utilizza forme d'onda di attenuazione generate dalla risonanza L/C per analizzare i componenti magnetici alla ricerca di difetti come i cortocircuiti tra le bobine o tra gli strati di filo dell'avvolgimento. Il tester offre diverse modalità di confronto, tra cui il confronto dell'area totale, il confronto della differenza di area, il confronto del conteggio della corona, il confronto del conteggio del jitter e il confronto della forma d'onda. Queste modalità consentono di identificare e rilevare con precisione i prodotti difettosi.
