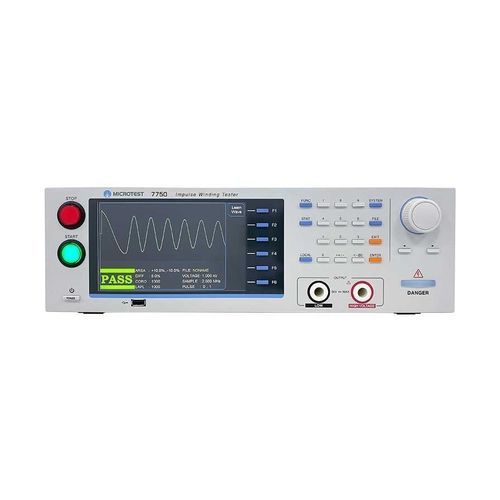

Tester ad alta tensione 7750 Series

di impulsi di tensionecomparatoreper avvolgimento statorico

Caratteristiche induttanza minima (≥0,1μH) calibrazione ad alta tensione tensione d'impulso programmabile ■ Frequenza di campionamento del test a impulsi elevata di 200 MHz/9bit confronto dell'area totale ■ Confronto dell'area differenziale confronto Corona confronto LAPLACIANA funzione di compensazione della tensione La serie MICROTEST 7750 è un tester avanzato per avvolgimenti a impulsi con uno schermo a colori più veloce. Offre uscite di tensione a impulsi di 1200V/5200V/10000V e utilizza la tecnologia di campionamento ad alta velocità a 200MHz/9 bit. Offre varie modalità di confronto come area totale, differenza di area, conteggio della corona, conteggio del jitter, differenziazione del secondo ordine e confronto della forma d'onda. Con una velocità di test fino a 10 volte al secondo, è ideale per le linee di produzione ad alta velocità. Per il collaudo di componenti di piccole dimensioni, il tester 7750-1S opzionale viene fornito con il dispositivo di collaudo per componenti SMD a quattro fili FX-IM0001. È dotato di compensazione della tensione per ridurre al minimo gli errori di tensione causati dal cablaggio e dall'induttanza equivalente, garantendo un controllo di qualità accurato per i prodotti con induttanza ridotta.
