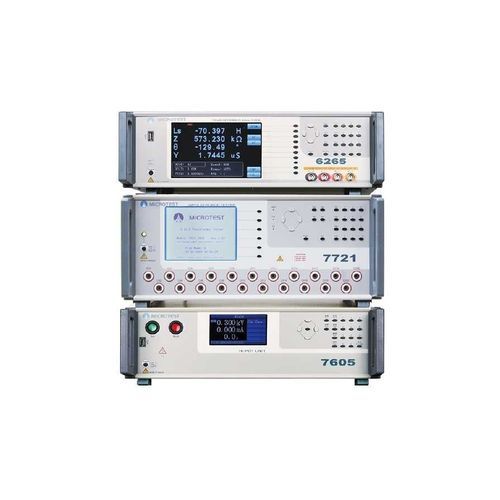

Tester combinato per trasformatore

ad alta tensionedi onda d'urtodella resistenza di isolamento

Caratteristiche test elettrico a bassa tensione test di isolamento ad alta potenza test a impulsi (cortocircuito di livello) 20 canali frequenza di prova (200k/500k/1MHz) uscita di tensione CA 5000V uscita di tensione CC 6000 V resistenza di isolamento 12000MΩ Il sistema di test integrato per trasformatori MICROTEST 3-in-1 è una soluzione completa che combina il test delle caratteristiche elettriche a bassa tensione e il test di conformità alla sicurezza/il test di avvolgimento a impulsi. Offre 20 canali di test e integra i test a bassa tensione (tra cui induttanza, induttanza di perdita, resistenza, capacità, ecc.) con i test di isolamento della tensione di resistenza CA/CC (fino a 5000V/6000V). Garantisce test efficienti e convenienti per i prodotti trasformatori. Il test dell'avvolgimento a impulsi utilizza la tecnologia non distruttiva del test a impulsi ad alta tensione. Analizza la forma d'onda di attenuazione generata dalla risonanza L/C per rilevare i difetti di cortocircuito tra le bobine del trasformatore o gli strati di isolamento. Per misurare il valore dell'induttanza di un trasformatore, è possibile utilizzare un misuratore LCR, che offre frequenze di test selezionabili tra cui 200kHz, 500kHz e 1MHz. Supporta un software che consente il collegamento a un PC, permettendo la memorizzazione dei dati di prova.
