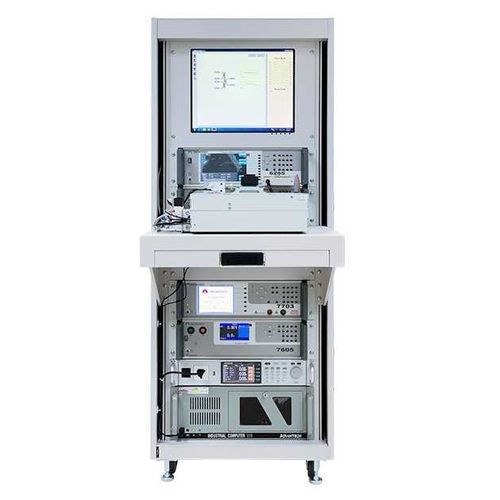

Tester combinato per trasformatore ATP-9560

di rigidità dielettricaad alta tensionedella resistenza di isolamento

Caratteristiche test elettrico a bassa tensione test di isolamento ad alta potenza test a impulsi (cortocircuito di livello) 21 canali frequenza di prova (200k/500k/1MHz) uscita di tensione CA 5000V uscita di tensione CC 6000 V resistenza di isolamento 12000MΩ corrente di eccitazione / Tensione a circuito aperto / Potenza a vuoto Il sistema di test integrato per trasformatori MICROTEST 9560 è un sistema di misura completo che integra le caratteristiche elettriche a bassa tensione e i test di conformità alla sicurezza in un'unica piattaforma. Controllato da un PC, offre 20 canali di test. Il sistema integra una sorgente CA per il test dinamico dei trasformatori (tensione a circuito aperto, corrente di eccitazione, potenza a vuoto) e misura il valore dell'induttanza dei trasformatori. Il misuratore LCR opzionale offre frequenze di test di 200kHz, 500kHz e 1MHz. Il sistema di test 9560 combina il test di bassa tensione per i trasformatori con il test di isolamento di resistenza AC/DC e il test di cortocircuito interstrato. Il test di bassa tensione comprende parametri quali il valore dell'induttanza, l'induttanza di dispersione, la resistenza CC, la resistenza CA, il fattore di qualità, il valore della capacità, il rapporto di rotazione e i controlli dei terminali in cortocircuito. Il test di conformità alla sicurezza offre una tensione di resistenza CA fino a 5000 V, una tensione di resistenza CC fino a 6000 V e un'impedenza di isolamento massima di 12000 MΩ. Il test di cortocircuito interstrato utilizza una tecnologia non distruttiva di test a impulsi ad alta tensione. Analizza la forma d'onda di attenuazione generata dalla risonanza L/C per rilevare i difetti di cortocircuito tra le bobine del trasformatore o gli strati di isolamento.
