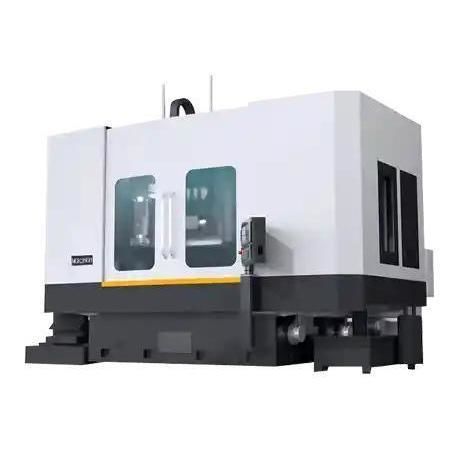

Rettificatrice cilindrica esterna MGK2860

cilindrica internapianaverticale

Panoramica del prodotto
La serie MGK28 è una rettificatrice verticale CNC compatta e ad alte prestazioni, progettata per la rettifica interna, esterna e di superfici piane in un'unica attrezzatura. Con struttura rigida, opzioni di mola in ceramica (CBN o diamante) e automazione intelligente, garantisce elevata precisione, finitura superficiale e efficienza produttiva.

Caratteristiche principali

• Struttura integrata rigida: Banco in ghisa HT300 con rinforzo interno a cinque nervature e trattamento di distensione delle tensioni; resistenza alla flessione fino a 4800 N/mm² per maggiore rigidità e smorzamento delle vibrazioni.
• Sistema mola ad alta precisione: Mola in ceramica legata con abrasivi CBN o diamantati; design a pori a nido d'ape per migliorare l'asportazione dei trucioli e ridurre il calore di rettifica del 35 %; bilanciamento dinamico ottimizzato che mantiene le vibrazioni ≤0,5 μm.
• Sistema di raffreddamento di precisione: Sistema refrigerante a cinque livelli regolati in pressione con stabilità di portata ±2 %; ugelli regolabili a 360° che aumentano la copertura di raffreddamento del 55 %; separatore centrifugo della nebbia d'olio integrato per un ambiente più pulito e maggiore sicurezza.

Configurazioni consigliate

• Sistema mandrino: Mandrini ad alta precisione, motori del mandrino e sistemi di raffreddamento; sistema di regolazione del mandrino (testa di rettifica regolabile).
• Sistema di avanzamento e tavola: Servomotori ad alta precisione, viti a ricircolo di sfere, guide lineari, sollevamento elettrico della tavola e controllo degli avanzamenti; tavole magnetiche o sistemi di bloccaggio meccanico a seconda delle esigenze del pezzo.
• Sistema di raffreddamento e asportazione trucioli: Sistema di circolazione e iniezione refrigerante, dispositivi di filtrazione ad alta efficienza, nastri trasportatori per rimozione automatica dei trucioli e serbatoi di raccolta.
• Sistema elettrico e di automazione: Sistemi di controllo CNC e PLC, HMI, controllo automatico del dressaggio, sistemi automatici di carico/scarico e dispositivi di serraggio del pezzo.
• Sistema mola e testa di rettifica: Dispositivi elettrici di regolazione della mola e dressatori, teste di rettifica regolabili (orizzontali o verticali), sistemi di bilanciamento della mola.
• Posizionamento di precisione e soppressione delle vibrazioni: Sistemi di misura laser/ottici e sensori di spostamento, dispositivi dinamici di soppressione e smorzamento delle vibrazioni.
• Sicurezza e lubrificazione: Coperture protettive, porte di sicurezza, pulsanti di arresto di emergenza, sistemi di lubrificazione automatica e dispositivi di filtrazione.
• Utensili da taglio e accessori: Utensili per dressaggio mola e dispositivi di bloccaggio del pezzo.

Caso applicativo

• Cliente: Produttore di componenti auto di precisione (Corea del Sud)
• Uso: Rettifica piana e interna dei dischi freno per veicoli elettrici
• Configurazione: MGK28 configurata con misurazione in processo, filtrazione magnetica del refrigerante e refrigeratore del mandrino
• Risultati: Tolleranza dimensionale mantenuta a ±0,003 mm; finitura superficiale migliorata a Ra ≤0,45 μm; tempo ciclo ridotto del 22 % con correzione automatizzata e controllo della temperatura
• Feedback cliente: "La MGK28 combina precisione e semplicità. La sua configurazione verticale e la misurazione in processo ci permettono di mantenere tolleranze estremamente severe con un intervento minimo dell'operatore."

Caratteristiche / specifiche tecniche

• Model (denominazione commerciale): MGK2860 (MGK28 Series)
• Max. campo di tornitura del pezzo: φ750 mm
• Altezza massima del pezzo: 400 mm
• Diametro tavola (valori modello esemplificativi): φ600 mm
• Portata tavola: 600 kg
• Valori di serie (MGK28 Series): Tavola max Ø1250 mm · Pezzo max Ø1350 mm · Altezza max di rettifica 500 mm
• Materiale del basamento: ghisa HT300 con rinforzo a cinque nervature
• Resistenza alla flessione: fino a 4800 N/mm²
• Tipi di mola: mola ceramica legata con abrasivi CBN o diamantati; design a pori a nido d'ape
• Vibrazione dinamica (bilanciamento mola): ≤0,5 μm
• Sistema di raffreddamento: refrigerante a cinque livelli regolati con stabilità di portata ±2 %; ugelli regolabili 360°; separatore centrifugo di nebbia d'olio
• Miglioramenti di processo tipici riportati: tolleranza ±0,003 mm; finitura superficiale Ra ≤0,45 μm; riduzione del tempo ciclo ≈22 % con automazione e controllo della temperatura
