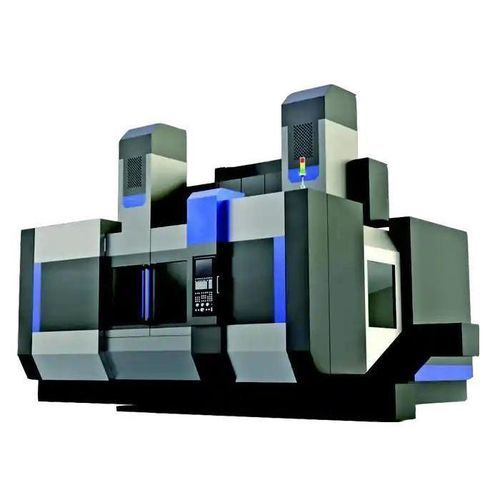

Tornio CNC CKM51

verticaleper flange e valvoleper lavorazione di alberi e alberame

Panoramica
La serie CKM51 è una macchina combinata CNC verticale per tornitura e rettifica che integra tornitura e rettifica in un'unica unità per aumentare la produttività, ridurre i set‑up e migliorare la precisione dimensionale. È dotata di portautensili CNC doppi per operazioni combinate e di una testa di rettifica con mandrino elettrico raffreddato ad acqua per funzionamento stabile ad alta velocità e basso rumore. Settori tipici: automotive, aerospaziale, energia e macchine pesanti.

Dettagli del modello

• Diametro massimo di tornitura: 2600 mm
• Altezza massima del pezzo: 1400 / 1600 mm (varianti)
• Peso massimo del pezzo: 12 t

Caratteristiche principali

• Portautensili doppi: Utensili per tornitura e rettifica combinati nello stesso assetto permettono operazioni sequenziali o simultanee per ridurre i tempi ciclo.
• Testa di rettifica con mandrino elettrico: Mandrino elettrico raffreddato ad acqua che garantisce rotazione stabile ad alta velocità e ridotto livello sonoro.
• Cuscinetti ad alta precisione: Mandrino principale con cuscinetti a rulli cilindrici corti a doppia fila e gioco radiale regolabile per il centraggio radiale e cuscinetti assiali di grande precisione per la guida assiale.
• Struttura banco simmetrica: Costruzione bilanciata che migliora rigidità e ripetibilità durante lavorazioni pesanti e rettifiche.
• Sollevamento travi scorrevole: Trave sollevata/abbassata tramite sistema a doppia vite per maggiore scorrevolezza e precisione di posizionamento.

Configurazioni raccomandate

• Sistema mandrino: Mandrini ad alta precisione, motori mandrino e raffreddamento attivo; sistema di regolazione della testa di rettifica.
• Sistema di avanzamento e tavola: Servomotori ad alta precisione, viti a ricircolo di sfere, guide lineari; sollevamento elettrico della tavola e controllo di avanzamento con opzioni di tavola magnetica o bloccaggio meccanico.
• Raffreddamento e asportazione trucioli: Circuito refrigerante, filtrazione ad alta efficienza, nastri trasportatori automatici per trucioli e vasche di raccolta.
• Elettrico & automazione: Controllo CNC e PLC, HMI, controllo automatico del dressing, dispositivi integrati di carico/scarico e bloccaggio.
• Sistema ruota abrasiva & testa: Regolazione elettrica della ruota e unità di dressing; testa di rettifica regolabile (orizzontale/verticale) e bilanciamento ruota.
• Posizionamento di precisione & soppressione vibrazioni: Misure laser/ottiche, sensori di spostamento, soppressione attiva delle vibrazioni e sistemi di smorzamento.
• Sicurezza & lubrificazione: Carter di protezione, porte di sicurezza, arresto di emergenza e lubrificazione automatica centralizzata con filtrazione.
• Utensili da taglio & accessori: Utensili per dressing, dispositivi di bloccaggio e accessori.

Caso applicativo

• Cliente: Produttore di valvole (Italia)
• Caso d'uso: Lavorazione di componenti valvola di alta precisione
• Configurazione: CKM51 Series con portautensili CNC doppi, testa di rettifica con mandrino elettrico e controllo servo
• Risultati: Tornitura e rettifica combinate in un unico assetto hanno ridotto i tempi di produzione complessivi e mantenuto tolleranze strette (es. ±0,01 mm per parti complesse di valvole); efficienza produttiva aumentata di circa il 30% nello studio di caso.
• Feedback cliente: Flusso produttivo migliorato e riduzione dei tempi di set‑up grazie alla capacità combinata tornitura/rettifica.

Note aggiuntive

• Progettata per pezzi grandi e di alta precisione quali alberi, dischi e flange; alcune configurazioni/modelli possono processare diametri fino a 5000 mm e pesi pezzo fino a 15 t (riferimento FAQ).
• Opzioni standard e personalizzate disponibili per soddisfare requisiti produttivi specifici.

Specifiche tecniche

• Serie / Modello: CKM51 Series
• Diametro massimo di tornitura (dati modello): 2600 mm
• Altezza massima del pezzo: 1400 mm o 1600 mm (variante)
• Peso massimo del pezzo (dati modello): 12 t
• Diametro massimo alternativo (FAQ): fino a 5000 mm (a seconda di modello/configurazione)
• Peso massimo alternativo (FAQ): fino a 15 t (a seconda di modello/configurazione)
• Utensileria: Portautensili CNC doppi per tornitura e rettifica
• Mandrino di rettifica: Mandrino elettrico, raffreddato ad acqua per funzionamento ad alta velocità e basso rumore
• Cuscinetti mandrino: Cuscinetti a rulli cilindrici corti a doppia fila regolabili e cuscinetti assiali di alta precisione
• Sollevamento trave: Sistema di sollevamento a doppia vite
• Tolleranza tipica ottenuta (studio di caso): ±0,01 mm per parti complesse di valvole
• Sistemi ausiliari raccomandati: Circolazione refrigerante, filtrazione ad alta efficienza, nastri per trucioli, carico/scarico automatico, misurazione laser/ottica e soppressione vibrazioni
• Industrie tipiche: Automotive, Aerospaziale, Energia, Macchine, Militare, Stampi
• Tempi di consegna (FAQ): Modelli standard a stock; modelli personalizzati generalmente 30–45 giorni lavorativi
• Garanzia / assistenza (FAQ): Garanzia di un anno tipica; design modulare per facilitare manutenzione e assistenza
