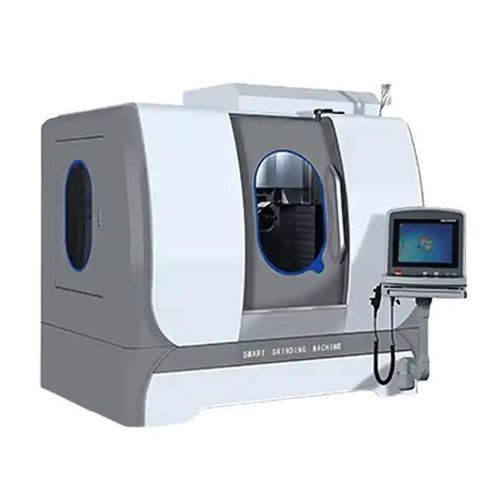

Centro di rettifica per attrezzi da taglio QD580

per attrezziper metalli duriCNC

Panoramica prodotto
Il QD580 di MINNUO è una rettificatrice utensili CNC a 5 assi progettata per la produzione e il riaffilamento di utensili da taglio complessi. Combina una base meccanica rigida, mandrini di rettifica ad alta velocità e un controllo CNC integrato con database utensili per eseguire lavorazioni e profilature multiasse simultanee per utensili in metallo duro e HSS, adatta ai settori aerospaziale, automotive, stampi e lavorazioni di precisione.

Caratteristiche principali

• Controllo CNC 5 assi simultanei per rettifiche di geometrie complesse.
• Supporta produzione e riaffilamento di utensili in carburo e HSS.
• Base macchina rigida per ridurre vibrazioni e garantire stabilità dimensionale.
• Controllo CNC integrato con database utensili e programmazione parametrica per set-up ripetibili.
• Idonea per utensili a gradino, frese a sfera, frese profilate e punte.
• Compatibile con automazione e sistemi di carico robotizzati.

Configurazioni consigliate

• Sistema mandrino: Mandrini di rettifica ad alta precisione (a cinghia, elettrici o idrostatici), raffreddamento mandrino (olio o aria) ed equilibratura automatica opzionale.
• Sistema di bloccaggio pezzo: Mandrini e staffaggi di precisione, blocchi a V universali, attrezzature su misura e sistemi di rotazione pezzo.
• Sistema mola: Dressatura automatica (mola diamantata o single-point dresser) ed equilibratura dinamica delle mole.
• Sistema di avanzamento e movimento: Controllo avanzamento automatico con velocità regolabili per le diverse operazioni di rettifica.
• Raffreddamento e filtrazione: Circuito refrigerante con iniezione a ugello regolabile e filtrazione ad alta efficienza (filtro a nastro o separatore magnetico).
• Controllo e automazione: Controllo CNC o PLC con HMI touch, sonda di misura in macchina opzionale e carico/scarico automatico opzionale.
• Accessori e opzionali: Portautensili per dressatura, supporti di posizionamento pezzo, illuminazione integrata e sistema di pulizia ad aria, sistema di rimozione trucioli e aspirazione polveri.

Caso applicativo

• Cliente: Produttore di utensili da taglio — Est della Cina.
• Pezzo: Frese in solido carburo Ø20 mm con scanalature a gradino.
• Configurazione: QD580 con controllore 5 assi, sonda di misura in macchina e collettore nebbia.
• Risultati: Accuratezza profilo ≤ 0,006 mm; tempo ciclo ridotto del 22% rispetto alla precedente soluzione a 4 assi; gli utensili riaffilati hanno recuperato fino al 90% della vita utile di un utensile nuovo.
• Feedback cliente: «Con il QD580 abbiamo ottenuto tempi di consegna più rapidi e un controllo tolleranze più rigoroso; è centrale nella nostra linea di riaffilatura per HSS e carburo.»

Specifiche tecniche

• Modello: QD580 Series
• Marca: MINNUO
• Diametro max pezzo: 32 mm
• Lunghezza max pezzo: 260 mm
• Profondità max scanalatura: 20 mm
• Peso max pezzo: 20 kg
• Assi: Controllo CNC 5 assi simultanei
• Materiali idonei: Carburo e acciaio rapido (HSS)
• Applicazioni tipiche: Produzione e riaffilatura di utensili complessi (utensili a gradino, frese a sfera, frese profilate, punte)
• Base macchina: Struttura meccanica rigida per ridurre vibrazioni e garantire operazione ultra-stabile
• Controllo: Sistema CNC integrato con database utensili e programmazione parametrica
