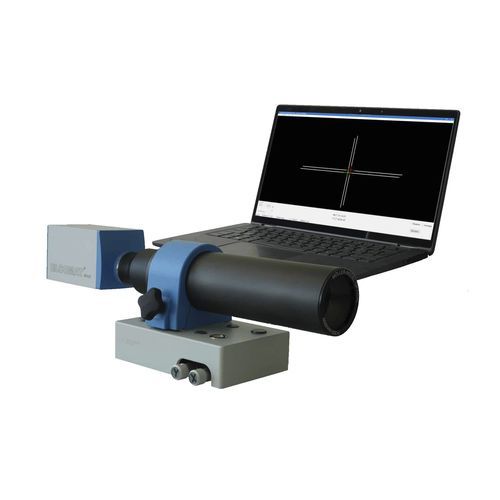

Auto-collimatore digitale ELCOMAT® direct N

Ogni ELCOMAT® direct N è composto dal sensore di autocollimazione e dal software ELCOdirect. ELCOdirect può essere utilizzato con Microsoft® Windows e un PC, un laptop o un notebook corrente. Il sensore di autocollimazione è collegato al computer tramite l'interfaccia USB. Il software ELCOdirect include una libreria di collegamento dinamico (DLL) per Microsoft® Windows con funzione di autocollimazione. L'ELCOMAT® direct N è destinato principalmente all'uso nella produzione ottica. È particolarmente adatto per i seguenti compiti di misura: - misurazione di piccoli angoli - regolazione e calibrazione angolare ad alta precisione - automazione dell'assemblaggio - misura dell'angolo di cunei e prismi - monitoraggio della posizione angolare Per scegliere il prodotto ELCOMAT® N più adatto alla vostra attività di misura, consultate anche la tabella di riepilogo tecnico di tutti gli strumenti ELCOMAT®. Principio di misura Il diagramma a fianco mostra il principio di misura di un ELCOMAT® direct N. Innanzitutto, l'immagine del reticolo viene proiettata all'infinito attraverso la lente (fascio di luce collimato). Ciò significa che il fascio di luce è parallelo all'asse ottico. Se il fascio di luce viene riflesso da uno specchio piano con una qualità superficiale molto elevata (< λ/10), l'obiettivo riproduce l'immagine del reticolo sul sensore CCD. L'inclinazione dello specchio può essere determinata direttamente dalla deviazione dell'immagine riflessa del reticolo rispetto all'asse ottico del sistema ELCOMAT® direct N. Campo di misura e distanza Il campo di misura di ciascun autocollimatore rimane costante fino a una certa distanza tra l'autocollimatore e il riflettore, per poi diminuire all'aumentare della distanza di misura a causa della vignettatura.
