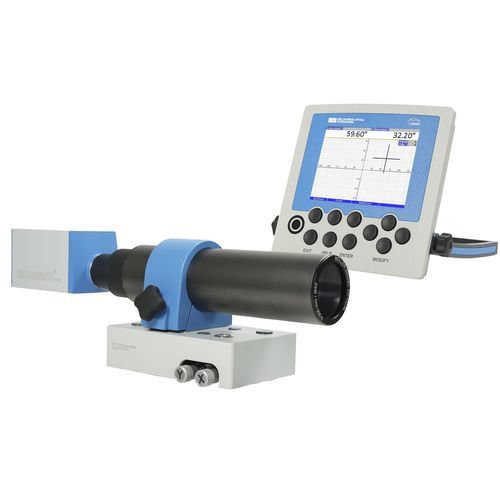

Auto-collimatore digitale ELCOMAT® vario N

Con la digitalizzazione diretta del segnale nella testa del sensore, l'elevata facilità d'uso e le funzioni estese dell'unità di visualizzazione 5000, l'ELCOMAT® vario N stabilisce un nuovo standard nella linea di prodotti ELCOMAT®. Come il suo predecessore ELCOMAT® vario D, i sensori di autocollimazione a basso costo ELCOMAT® vario N possono essere forniti con un'ampia gamma di tubi obiettivo. Questa varietà vi permette di scegliere l'ELCOMAT® vario N più adatto alla vostra specifica attività di misura. Compiti di misura Gli autocollimatori elettronici sono utilizzati principalmente per i seguenti compiti di misura: - Misura dell'angolo più piccolo - Regolazione e calibrazione angolare ultraprecisa - Garanzia di qualità delle macchine utensili e dei loro componenti - Automazione dell'assemblaggio - Monitoraggio della posizione angolare Principio di misura Gli autocollimatori sono strumenti di misura ottici in grado di misurare le minime variazioni della posizione angolare dei riflettori ottici. Negli autocollimatori elettronici, l'immagine di autocollimazione viene rilevata mediante linee CCD o un sensore a matrice. Campo di misura e distanza di misura Il campo di misura di qualsiasi autocollimatore diminuisce con l'aumentare della distanza di misura. La precisione di misura degli autocollimatori è indipendente dalla distanza, annullando le influenze ambientali. Con gli autocollimatori della serie ELCOMAT® , il campo di misura rimane costante fino a una certa distanza di misurazione e poi diminuisce con l'aumentare della distanza tra l'autocollimatore e lo specchio. Il campo di misura tipico a diverse distanze è elencato nelle specifiche tecniche della serie di prodotti ELCOMAT®vario N.
