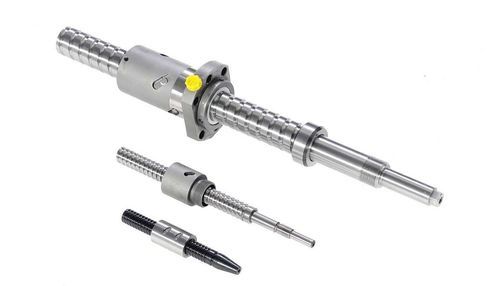

Vite a ricircolo di sfere in metallo

di precisionead alta prestazioneper carichi pesanti

Panoramica
Progetto flessibile per costruttori di macchine in diversi settori. Queste viti a ricircolo di sfere sono progettate per soddisfare esigenze applicative varie con diametri, passi e lunghezze configurabili.

Vantaggi e caratteristiche

• Classi ISO 3408: 1, 3, 5, 7
• Intervallo diametri: 12 mm (0,47") a 100 mm (3,93")
• Passo: 1,5 mm (0,06") a 80 mm (3,14")
• Lunghezza massima: fino a 6200 mm (244")
• Capacità di carico:
  • Carico dinamico: fino a 1450 kN
  • Carico statico: fino a 3300 kN
• Accelerazione: 10–30 m/s²
• Versioni disponibili: singolo avvio e avvio multiplo

Cos'è una vite a ricircolo di sfere?
Una vite a ricircolo di sfere è un sistema a elementi volventi composto da un albero filettato (vite) e un dado con filettatura interna che contiene sfere in circolazione. Il ritorno delle sfere, che scorrono all'interno del dado, è assicurato da uno o più elementi di ritorno, consentendo un movimento lineare a basso attrito. È simile a un cuscinetto in cui le sfere scorrono in una o più piste elicoidali.

Caratteristiche tecniche

• Classi ISO: 1, 3, 5, 7
• Diametro: 12 mm a 100 mm (0,47" a 3,93")
• Passo: 1,5 mm a 80 mm (0,06" a 3,14")
• Lunghezza massima: fino a 6200 mm (244")
• Capacità di carico dinamica: fino a 1450 kN
• Capacità di carico statica: fino a 3300 kN
• Accelerazione: 10–30 m/s²
• Varianti disponibili: singolo avvio e avvio multiplo
