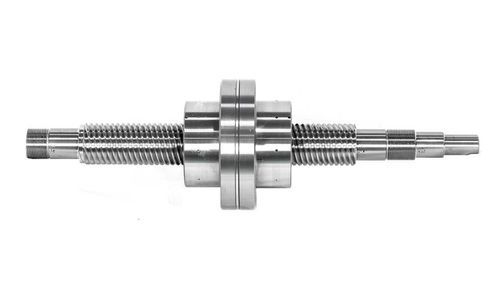

Vite a rulli planetaria

carico pesante

Panoramica
Alta precisione per applicazioni diverse
Moog vanta oltre 30 anni di esperienza nella progettazione e produzione di viti a rulli planetari personalizzate e ad alta precisione per una vasta gamma di mercati e applicazioni di controllo di movimento esigenti.

Vantaggi e caratteristiche

• ISO3408 classi 1-3
• Diametro da 15 mm [0,6 in] a 100 mm [3,93 in]
• Passo da 2 mm [0,08 in] a 42 mm [1,65 in]
• Lunghezza fino a 4000 mm [157,5 in]
• Capacità di carico:
  • Dinamica fino a 1250 kN
  • Statica fino a 3500 kN
• Accelerazione fino a 40 m/s²
• Numero di filetti in presa: 5–6

Che cos'è una vite a rulli planetari?
Una vite a rulli planetari è un sistema a elementi volventi composto da un albero filettato (vite) e da una madrevite con filettatura interna che contiene diversi rulli filettati con denti d'ingranaggio alle estremità. I rulli si innestano nella vite e nella madrevite e sono guidati nel loro moto orbitale da due corone dentate di controllo montate a ciascuna estremità della madrevite. La vite a rulli planetari è, come la vite a sfere, un dispositivo a elementi volventi, ma non è limitata dalla presenza delle sfere tipiche delle viti a sfere.

Trattamenti superficiali e finiture
Sono disponibili trattamenti superficiali e finiture speciali per tutti i prodotti per fornire:

• Protezione dalla corrosione
• Resistenza aumentata (adatta ad applicazioni aerospaziali e motorsport)
• Riduzione dell'attrito per diminuire l'usura e aumentare la durata

Iniziativa di consegna rapida
Moog propone un'iniziativa di consegna rapida per viti a rulli planetari personalizzate e mantiene a stock le dimensioni più comunemente utilizzate in ambito industriale (diametri da 15 mm a 39 mm). Pronte per la spedizione dalla fabbrica in sole 6 settimane.

Vantaggi aggiuntivi

• Personalizzabile (anche per piccole quantità) per soddisfare specifici requisiti di prestazione
• Massima flessibilità di progettazione e prestazioni
• Funzionamento estremamente silenzioso e a basse vibrazioni grazie alle eccellenti caratteristiche di rotolamento
• Elevata capacità di accelerazione per macchine veloci e ad alto rendimento
• Può essere integrata con l'offerta elettromeccanica complementare di Moog, inclusi azionamenti servo, servomotori e regolatori
• Know-how e stretta collaborazione con il cliente per realizzare soluzioni complesse

Caratteristiche / Specifiche tecniche

• Norma: ISO3408 classi 1-3
• Gamma di diametri: 15 mm a 100 mm (dimensioni comuni per consegna rapida: 15 mm a 39 mm)
• Passo: 2 mm a 42 mm
• Lunghezza massima: fino a 4000 mm
• Capacità di carico dinamica: fino a 1250 kN
• Capacità di carico statica: fino a 3500 kN
• Accelerazione massima: 40 m/s²
• Numero di filetti portanti: 5–6
• Trattamenti superficiali opzionali: protezione anticorrosione, resistenza aumentata, riduzione dell'attrito
• Opzioni di progettazione e prestazioni personalizzabili
