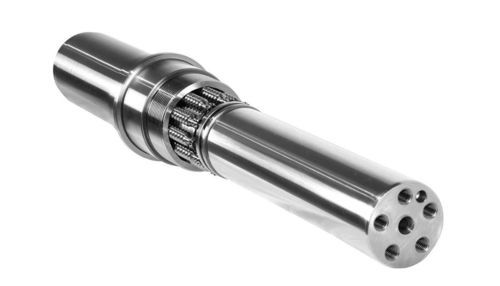

Vite a rulli planetaria

ad alta velocità di rotazioneinvertita

Panoramica
Capacità ad alta velocità per diversi mercati. Una vite a rulli invertita funziona secondo lo stesso principio di una vite a rulli planetaria. Per ridurre le dimensioni complessive dell'attuatore, è possibile utilizzare direttamente la madrevite o la vite come tubo di spinta. La configurazione invertita offre prestazioni ad alta velocità comparabili alle viti a rulli planetarie, con il carico che agisce direttamente sul tubo di spinta.

Vantaggi e caratteristiche

• Classi ISO3408 3–5
• Diametro vite fino a 48 mm (1,89 in)
• Design compatto e integrazione semplificata del rotore che riducono il numero di componenti nel sistema

Note per progettisti di macchine

• Le viti a rulli invertite sono disponibili solo per viti fino a 48 mm (1,89 in)
• Per queste dimensioni, il progettista può adottare le stesse capacità di carico e le dimensioni della madrevite indicate in catalogo
• Le dimensioni della madrevite possono essere personalizzate su richiesta

Trattamenti superficiali e finiture

• Protezione contro la corrosione
• Resistenza aumentata per applicazioni aerospaziali e motorsport
• Riduzione dell'attrito per minimizzare l'usura e aumentare la durata utile

Caratteristiche / Specifiche tecniche (riassunto)

• Principio di funzionamento: Principio della vite a rulli planetaria, adattabile in esecuzione invertita
• Trasmissione del carico: Il carico agisce direttamente sul tubo di spinta
• Capacità ad alta velocità: Paragonabile alle viti a rulli planetarie
• Classi ISO: ISO3408 classi 3–5
• Diametro max vite: Fino a 48 mm (1,89 in)
• Disponibilità: Esecuzione invertita disponibile solo per viti ≤ 48 mm
• Capacità di carico / dimensioni madrevite: Come da catalogo; dimensioni madrevite personalizzabili su richiesta
• Opzioni: Trattamenti superficiali speciali per protezione anticorrosione, resistenza aumentata e riduzione dell'attrito
