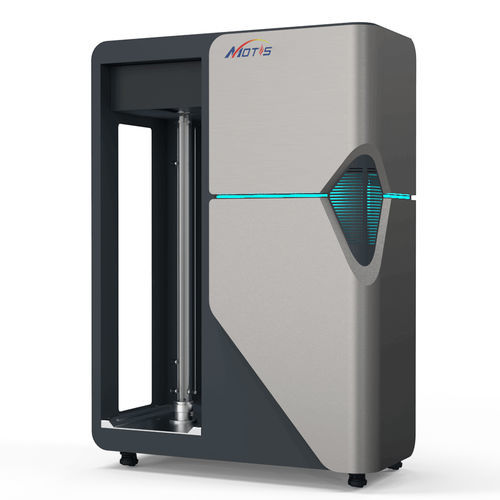

Impianto per prove di velocità

automaticoper batteriadi fiamma

L'apparecchiatura per il test della velocità di combustione dei gas, conforme all'allegato C della norma ISO 817, è utilizzata per misurare la velocità di combustione di gas infiammabili miscelati con aria, quali refrigeranti, gas di scarico termico delle batterie agli ioni di litio, mediante test su gas replicati sinteticamente. Il gas infiammabile viene premiscelato con l'aria in un serbatoio e la miscela omogenea gas infiammabile-aria viene introdotta nel tubo di vetro da 1.200 mm con un diametro interno di 40 mm e viene accesa con gli elettrodi montati nella posizione inferiore del tubo di vetro. La fiamma si propagherà dall'estremità inferiore a quella superiore con una velocità di propagazione costante al fronte della fiamma. La propagazione della fiamma all'interno del tubo viene registrata con una telecamera ad alta velocità e le immagini vengono trasmesse al computer per misurare la velocità di propagazione della fiamma e calcolare l'area del fronte di fiamma. La velocità di combustione del gas infiammabile (Su) si ottiene dividendo il volume della miscela consumata per l'area della cornice. L'apparecchiatura per il test della velocità di combustione dei gas è composta da - Tubo di combustione a resistenza ad alta temperatura, diametro di 40 mm, lunghezza di 1200 mm, resistenza alla pressione migliore di 0,1 MPa. - Camera di premiscelazione da 10L, con una resistenza alla pressione non inferiore a 1 MPa. - Sistema di misurazione della pressione, intervallo di misurazione da -0,1 a 0,3 MPa, precisione migliore dello 0,05% F.S. - Dotato di un dispositivo di scarico della pressione e di un'elettrovalvola speciale per la distribuzione del gas, con un'elettrovalvola con una resistenza alla pressione non inferiore a 1,6 MPa e una velocità di risposta non inferiore a 10 ms. - Termocoppie isolate di tipo K, diametro di 1,6 mm.
