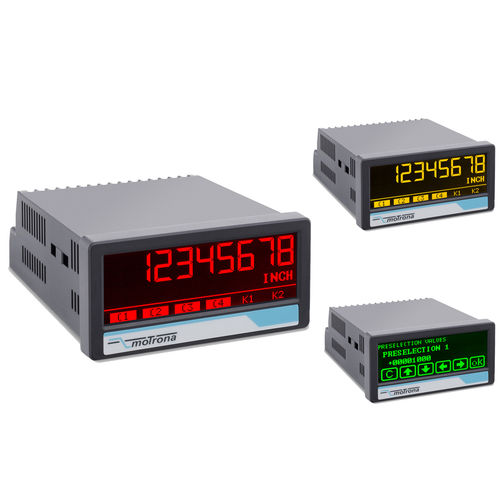

Indicatore IO-link AX350/IO touchMATRIX®

di processoa 7 segmentiLCD

Indicatore IO-Link per la visualizzazione di 2 dati di processo - 2 ingressi analogici universali a 16 bit per ±10 V o 0/4 .... 20 mA - 3 ingressi di controllo per segnali HTL/PNP - Alimentazione 18-30 VDC - Uscita ausiliaria 24 V per alimentazione encoder - Uscita di riferimento ad alta precisione 10V per potenziometri > 1 kOhm - Custodia standard da 3,78x1,89 pollici da pannello e protezione IP65 - Display luminoso con variazioni di colore dipendenti dagli eventi - Emulazione di un display a 7 segmenti con icone e unità di misura - Facile parametrizzazione tramite testo in chiaro e touchscreen - Numerose caratteristiche, come la tara, i filtri, il calcolo della media - Linearizzazione con 24 punti di controllo Opzione Dispositivo IO-Link V1.1 Trasferimento dati via COM3 (230,4 kbaud) Tempi di ciclo < 3 msec Dati di processo IN 32 Byte (6 x valori di processo da AX350): - Valore analogico1 (scalare / linearizzato) e unità di misura - Valore analogico2 (scalare / linearizzato) e unità di misura - Valore analogico1 (scalare / linearizzato) con totalizzazione e unità di misura - Valore analogico2 (scalare / linearizzato) con totalizzazione e unità di misura - Valore analogico di scelta rapida1 con valore analogico2 (sia in scala / linearizzato) e unità di misura - Valore analogico del totalizzatore di cortocircuito1 con valore analogico del totalizzatore2 (sia in scala / linearizzato) e unità di misura Dati di processo Out 8 Byte (2 x valori di processo IO-Link per AX350): - Valore di processo IOL Out1 con scala, punto decimale regolabile e unità programmabili - Valori di processo IOL Out2 con scala, punto decimale regolabile e unità programmabili Combinabile con altre opzioni: AC: Alimentazione 115-230 VAC AO: uscita analogica a 16 bit, 4 uscite di controllo, interfaccia seriale RS232 AR: uscita analogica a 16 bit, 4 uscite di controllo, interfaccia seriale RS485 CO: 4 uscite di controllo, interfaccia seriale RS232 CR: 4 uscite di controllo, interfaccia seriale RS485 RL: 2 uscite a relè
