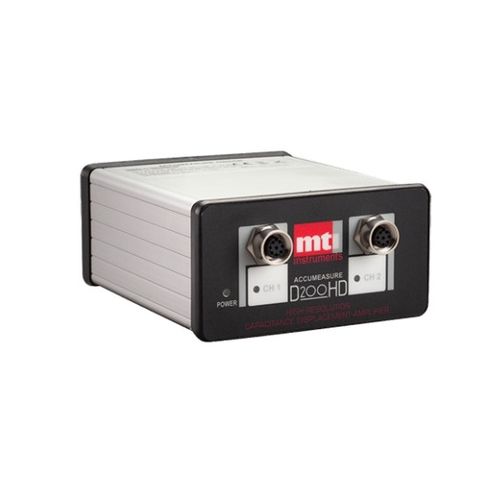

Sistema di misurazione di temperatura Accumeasure D200HD

di lunghezzadi potenzadi capacitanza

Il D200HD è uno strumento di misura dello spostamento a due canali, su scala picometrica, basato sulla capacità, per target conduttivi. Caratteristiche Risoluzione ≤ 0.0000001 √(Hz) FSR Amplificatore di temperatura utilizzabile da 0-40°C, preamplificatore fino a 50°C, sonde fino a 150°C Deriva < 200 PPM / ° C (amplificatore e preamplificatore sonda) Distanza della sonda 10% della gamma specificata della sonda Linearità ± 0,01% FSR (a 1X) Estensioni di gamma Fino a 5X, e fino a 10 estensioni di gamma per canale (2 standard) Risposta in frequenza digitale 5kHzt Specifiche Campo di misura da 0 a 2mm Noise≤ 0.0000001 √(Hz) FSR Ripetibilità 100PPB Risoluzione digitale (LSB) 1pm Stabilità/Deriva a lungo termine 20ppm/mese o meglio a 20°C Precisione della linearità digitale ±0,01 % FSR Risposta in frequenza digitale 5kHz Velocità dei dati di uscita 20k (SPS) Stabilità di temperatura ± 100 ppm/°C Filtro Butterworth digitale 50, 100, 500, 1kHz o 5kHz Filtro esponenziale Nessun filtraggio Estensioni di gamma 5X max Conteggio dei bit ADC 24 bit Interfaccia di base Comando-Risposta, comandi ASCII Uscita digitale Micro USB e RJ-45 Ethernet 10-100 Latenza digitale < 4ms (da ingresso Cap a uscita Ethernet) Ingresso encoder 0-24VDC max A quad B 500k RPM InclusoSoftware MTI Basic, LabView, .NET e driver DLL Temperatura di funzionamento 0-40°C, 95% senza condensa Ambiente operativo IP40 Requisiti di alimentazione 24 VDC < 8W Ritorno a terra integrato con connettore di alimentazione Protezione d'ingresso Polarità inversa (Over volt a 35VDC) Protezione ESD ± 4kV contatto e ±8kV aria Dimensioni della cassa dell'amplificatore 2" (53mm) H x 4" (103mm) W x 4.7" (120mm) D Kit di montaggio DIN per l'alloggiamento Connettori preamplificatori M12-8 Alimentazione e connettori Terminale a vite Phoenix Lunghezza del cavo da preamplificatore ad amplificatore 3 metri Dimensioni dell'involucro del preamplificatore 87 mm L x 47 mm L x 25 mm H
