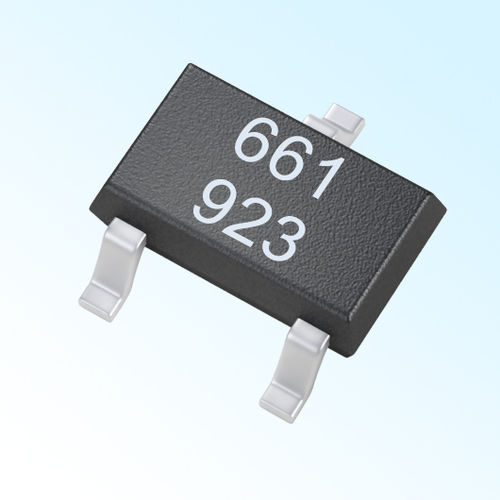

Sensore magnetico ad effetto Hall AH3661

SMDcon funzione di commutazionead alta sensibilità

Circuito integrato onnipolare di Hall a micropotenza digitale Caratteristiche e benefici △ Uscita digitale, latch onnipolare △ Stabile su tutto l'intervallo di temperatura △ Basso range di tensione operativa: 2.5V ~ 5.5V △ Forte resistenza alle sollecitazioni meccaniche △ Uscita senza contatto, sicurezza e affidabilità △ Intervallo di temperatura di funzionamento: -40°C ~ 85°C △ Opzioni pacchetto TO-92UA e SOT-23-3L Sviluppato secondo le norme EU RoHS e REACH Esempi di applicazioni △ Elettronica automobilistica, elettronica di consumo ed elettronica industriale △ Rilevamento del flusso d'acqua △ Rilevamento del livello dei liquidi △ Rilevamento della posizione △ Apparecchiature portatili (cellulare, Pan-Tilt, notebook, ecc.) △ Chiave/pulsante senza contatto △ Auricolare Bluetooth △ Sistema di chiusura della porta Descrizione generale L'AH3661 è un circuito integrato digitale omnipolare-latch Hall con uscita singola. Il sensore ad effetto Hall AH3661 include quanto segue su un singolo chip di silicio: protettore di tensione inversa, regolatore di tensione, circuito di compensazione della temperatura, generatore di tensione Hall, amplificatore di segnale, trigger Schmitt e driver di uscita open-drain, ecc. L'AH3661, prodotto con tecnologia CMOS, è richiesto per una tensione di alimentazione più bassa e una minore alimentazione. È disponibile in due tipi di pacchetti: SOT-23-3L (tipo M) e TO-92UA (tipo UA). Ogni pacchetto è privo di piombo (Pb), con leadframe placcato in stagno opaco al 100%.
