Circuito integrato onnipolare di Hall a micropotenza digitale
Caratteristiche e benefici
△ Uscita digitale, latch onnipolare
△ Stabile su tutto l'intervallo di temperatura
△ Basso range di tensione operativa: 2.5V ~ 5.5V
△ Forte resistenza alle sollecitazioni meccaniche
△ Uscita senza contatto, sicurezza e affidabilità
△ Intervallo di temperatura di funzionamento: -40°C ~ 85°C
△ Opzioni pacchetto TO-92UA e SOT-23-3L
Sviluppato secondo le norme EU RoHS e REACH
Esempi di applicazioni
△ Elettronica automobilistica, elettronica di consumo ed elettronica industriale
△ Rilevamento del flusso d'acqua
△ Rilevamento del livello dei liquidi
△ Rilevamento della posizione
△ Apparecchiature portatili (cellulare, Pan-Tilt, notebook, ecc.)
△ Chiave/pulsante senza contatto
△ Auricolare Bluetooth
△ Sistema di chiusura della porta
Descrizione generale

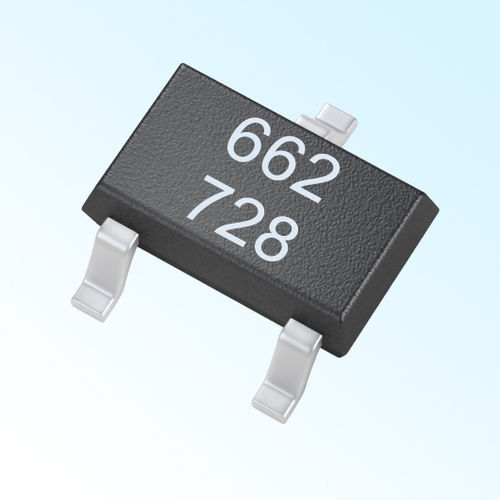

L'AH3662 è un circuito integrato digitale omnipolare-latch Hall con uscita singola. Il sensore ad effetto Hall AH3662 include quanto segue su un singolo chip di silicio: protettore di tensione inversa, regolatore di tensione, circuito di compensazione della temperatura, generatore di tensione Hall, amplificatore di segnale, trigger Schmitt, driver di uscita open-drain e resistenza di pull-up integrata, ecc. L'AH3662, prodotto con tecnologia CMOS, è richiesto per una tensione di alimentazione più bassa e meno alimentazione. È disponibile in due tipi di pacchetti: SOT-23-3L (tipo M) e TO-92UA (tipo UA). Ogni pacchetto è privo di piombo (Pb), con leadframes placcati in stagno opaco al 100%
---
