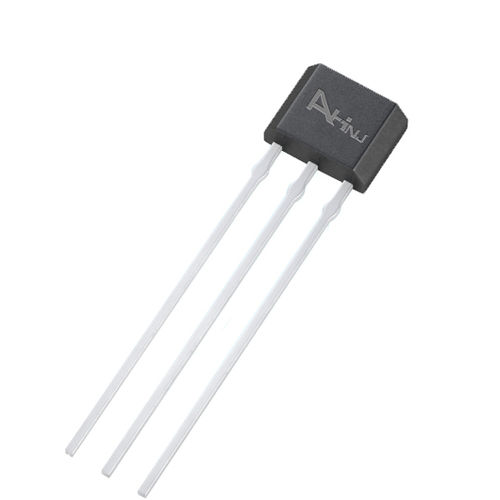

Sensore magnetico ad effetto Hall AH3931

SMDcon funzione di commutazionedi sicurezza

Circuito integrato onnipolare di Hall a tempo continuo digitale AH3931 Caratteristiche e benefici △ Uscita digitale, interruttore onnipolare △ Risponde rapidamente ai cambiamenti del campo magnetico △ Ampia gamma di tensione operativa: 2.5V ~ 22V △ Forte resistenza alle sollecitazioni meccaniche △ Uscita senza contatto, sicurezza e affidabilità △ Intervallo di temperatura di funzionamento: -40 ℃ ~ 125 ℃ △ Opzioni pacchetto TO-92 e SOT-23-3L Sviluppato secondo le norme EU RoHS e EU REACH Esempi di applicazioni △ Elettronica automobilistica, elettronica di consumo ed elettronica industriale △ Rilevamento del flusso d'acqua △ Rilevamento del livello dei liquidi △ Rilevamento della posizione Rilevamento della velocità △ Tasto senza contatto △ Auricolare Bluetooth △ Sistema di chiusura della porta Descrizione generale L'AH3931 è un interruttore omnipolare digitale di Hall. Il dispositivo include un regolatore di tensione, un generatore di tensione di Hall, un amplificatore a piccolo segnale, una stabilizzazione del chopper, un trigger di Schmitt e un'uscita open-drain protetta da cortocircuito per affondare fino a 25 mA. Un regolatore a bordo permette il funzionamento con tensioni di alimentazione da 2,5 a 22 V. Il vantaggio di operare fino a 2,5V è che il dispositivo può essere utilizzato in applicazioni a 2,5V o con una resistenza esterna aggiuntiva in serie al pin di alimentazione per una maggiore protezione contro eventi transitori ad alta tensione. L'AH3931, prodotto con tecnologia CMOS, è richiesto per una tensione di alimentazione inferiore e una minore alimentazione. È disponibile in due tipi di pacchetto: SOT-23-3L (Tipo M), e TO-92 (Tipo UA). Ogni pacchetto è privo di piombo (Pb), con leadframe placcato in stagno opaco al 100%.
