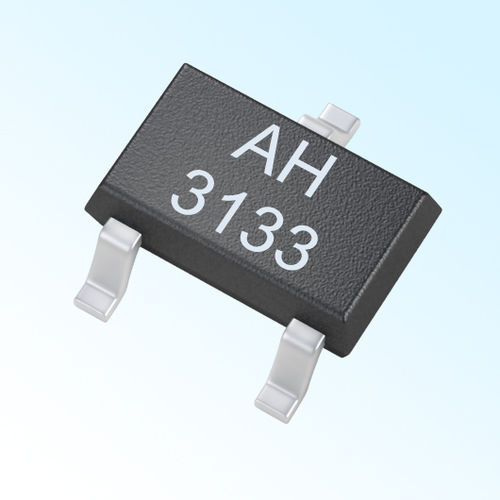

Microchip digitale AH3133

ad effetto Hall

Caratteristiche e benefici △ Uscita digitale ad alta sensibilità △ Stabile su tutta la gamma di temperature △ Ampia gamma di tensione operativa: 4.5V ~ 24V △ Forte resistenza alle sollecitazioni meccaniche △ Protezione contro l'inversione dell'alimentazione △ Uscita senza contatto, sicura e affidabile △ Opzioni pacchetto TO-92UA, SOT-23-3L e SOT-89 △ Sviluppato secondo le norme EU RoHS e REACH Esempi di applicazioni △ Elettronica automobilistica, elettronica di consumo ed elettronica industriale △ Rilevamento del flusso d'acqua △ Blocco elettronico del piantone dello sterzo △ Sistema di chiusura delle porte △ Regolazione dei sedili △ Misurazione della velocità e tachimetro △ Controllo del motore Motore DC senza spazzole Descrizione generale L'AH3133 è un IC Hall unipolare digitale ad alta sensibilità con uscita singola. Il sensore a effetto Hall AH3133 include quanto segue su un singolo chip di silicio: protettore di tensione inversa, regolatore di tensione, circuito di compensazione della temperatura, generatore di tensione Hall, amplificatore di segnale, trigger Schmitt e driver di uscita a collettore aperto, ecc. Il regolatore di tensione integrato e il circuito di compensazione della temperatura assicurano che il sensore funzioni stabilmente in un'ampia gamma di tensione e temperatura. Il circuito di protezione dalla tensione inversa impedisce che il sensore sia danneggiato dalla tensione inversa. L'AH3133, prodotto con tecnologia bipolare, è più stabile e affidabile. È disponibile in tre tipi di pacchetti: SOT-23-3L (tipo M), SOT-89 (tipo S) e TO-92 (tipo UA). Ogni pacchetto è privo di piombo (Pb), con leadframe placcato in stagno opaco al 100%.
