IC unipolare digitale di Hall
Caratteristiche e benefici
△ Uscita digitale ad alta sensibilità
△ Stabile su tutta la gamma di temperature
△ Ampia gamma di tensione operativa: 4.5V ~ 24V
△ Forte resistenza alle sollecitazioni meccaniche
△ Protezione contro l'inversione dell'alimentazione
△ Uscita senza contatto, sicura e affidabile
△ Opzioni pacchetto TO-92UA, SOT-23-3L e SOT-89
△ Sviluppato secondo le norme EU RoHS e REACH
Esempi di applicazioni
△ Elettronica automobilistica, elettronica di consumo ed elettronica industriale
△ Rilevamento del flusso d'acqua
△ Blocco elettronico del piantone dello sterzo
△ Sistema di chiusura delle porte
△ Regolazione dei sedili
△ Misurazione della velocità e tachimetro
△ Controllo del motore
Motore DC senza spazzole
Descrizione generale
L'AH3144 è un circuito integrato unipolare digitale di Hall con uscita singola. Include quanto segue su un singolo chip di silicio: protettore di tensione inversa, regolatore di tensione, circuito di compensazione della temperatura, generatore di tensione Hall, amplificatore di segnale, trigger Schmitt e driver di uscita a collettore aperto, ecc. Il regolatore di tensione integrato e il circuito di compensazione della temperatura assicurano che il sensore funzioni stabilmente in un'ampia gamma di tensione e temperatura. Il circuito di protezione dalla tensione inversa impedisce che il sensore sia danneggiato dalla tensione inversa.

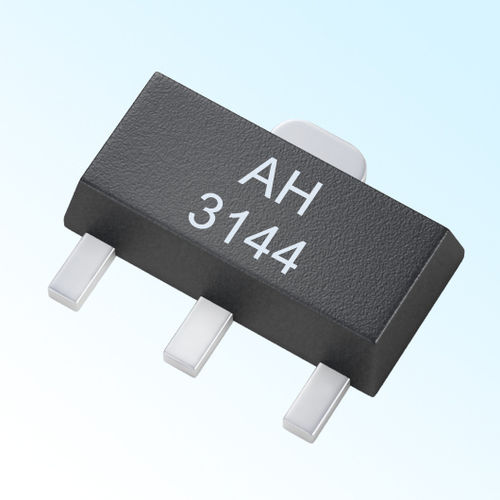

L'AH3144, prodotto con tecnologia bipolare, è più stabile e affidabile. È disponibile in tre tipi di pacchetti: SOT-23-3L (tipo M), SOT-89 (tipo S) e TO-92UA (tipo UA). Ogni pacchetto è privo di piombo (Pb), con leadframe placcato in stagno opaco al 100%.
---
