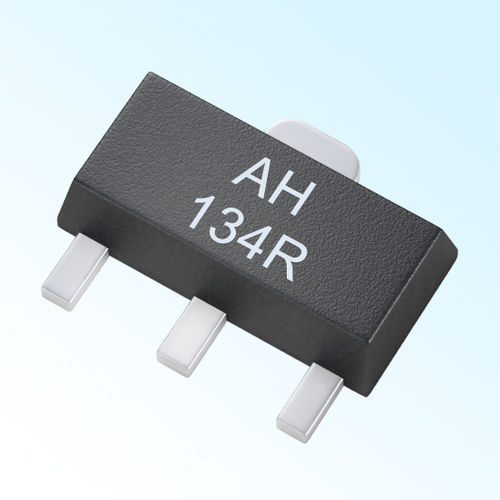

Sensore magnetico ad effetto Hall AH3134R

SMDcon funzione di commutazione

IC unipolare digitale di Hall 1 Caratteristiche e benefici △ Uscita digitale ad alta sensibilità △ Stabile su tutta la gamma di temperature △ Ampia gamma di tensione operativa: 4.5V ~ 24V △ Forte resistenza alle sollecitazioni meccaniche △ Protezione contro l'inversione dell'alimentazione △ Uscita senza contatto, sicura e affidabile △ Opzioni pacchetto TO-92UA, SOT-23-3L e SOT-89 △ Sviluppato secondo le norme EU RoHS e REACH 2 Esempi di applicazione △ Elettronica automobilistica, elettronica di consumo ed elettronica industriale △ Rilevamento del flusso d'acqua △ Blocco elettronico del piantone dello sterzo △ Sistema di chiusura delle porte △ Regolazione dei sedili △ Misurazione della velocità e tachimetro △ Controllo del motore △ Motore DC senza spazzole 4 Descrizione generale L'AH3134R è un circuito integrato Hall unipolare digitale con uscita singola. Il sensore a effetto Hall AH3134R include quanto segue su un singolo chip di silicio: protettore di tensione inversa, regolatore di tensione, circuito di compensazione della temperatura, generatore di tensione Hall, amplificatore di segnale, trigger Schmitt, driver di uscita a collettore aperto e resistenza pull-up integrata, ecc. Il regolatore di tensione integrato e il circuito di compensazione della temperatura assicurano che il sensore funzioni stabilmente in un'ampia gamma di tensione e temperatura. Il circuito di protezione dalla tensione inversa impedisce che il sensore sia danneggiato dalla tensione inversa. L'AH3134R, prodotto con tecnologia bipolare, è più stabile e affidabile. È disponibile in tre tipi di pacchetti: SOT-23-3L (tipo M), SOT-89 (tipo S) e TO-92UA (tipo UA). Ogni pacchetto è privo di piombo (Pb), con leadframe placcato in stagno opaco al 100%
