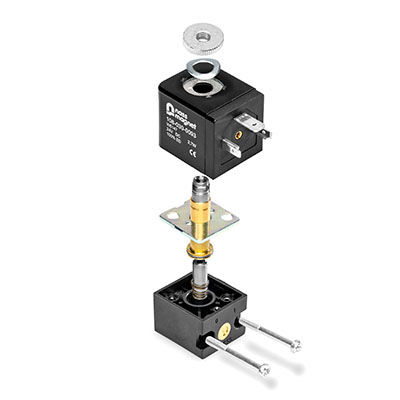

Elettrovalvola a comando diretto System 6

a 2/2 vienormalmente apertanormalmente chiusa

Il nome "System 6" indica un sistema modulare di bobine di solenoidi, sistemi di armature, operatori di solenoidi ed elettrovalvole. Il diametro delle armature di tutti i componenti delle valvole è di circa 6 mm. Questo valore è la caratteristica principale di questa tipologia. L'efficienza dei componenti è stata aumentata al massimo in anni di simulazioni, costruzioni e prove pratiche. Applicazione del Sistema 6 Gli operatori a solenoide e le elettrovalvole del Sistema 6 possono essere utilizzati per azionare valvole a 2/2 o 3/2 vie. Le funzioni di commutazione disponibili sono normalmente chiuse e normalmente aperte. Per le valvole a sede a 3/2 vie di questa serie, i valori massimi tipici per la pressione di esercizio e la larghezza nominale sono 10 bar/1 mm. Per i dispositivi a 2/2 vie, è possibile raggiungere una pressione di esercizio massima di 16 bar o una larghezza nominale massima di 1,8 mm. I componenti del Sistema 6 sono utilizzati principalmente come valvole pilota nella pneumatica. Gli operatori a solenoide e le valvole a solenoide sono progettati per l'uso con aria compressa o altri gas neutri. L'uso di altre sostanze è possibile previo accordo con nass magnet. Funzione Mentre l'operatore/valvola solenoide (versione standard, 3/2 vie, normalmente chiusa) è diseccitato, l'armatura (1) viene spinta verso il basso sulla sede inferiore della valvola (3) dalla molla di ripristino (2). La sede della valvola inferiore è chiusa da un elemento di tenuta (4). In questa posizione di commutazione, la sede superiore della valvola (5) nel nucleo magnetico è aperta. Quando la valvola viene eccitata, la forza magnetica supera la forza della molla di ripristino e sposta l'armatura nella posizione estrema opposta. In questo caso, la sede superiore della valvola (5) è chiusa dall'elemento di tenuta (6), mentre la sede inferiore della valvola (3) è aperta.
