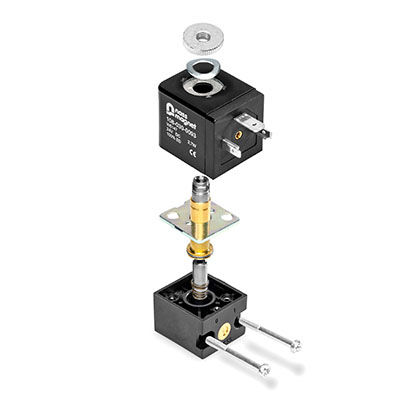

Elettrovalvola a comando diretto System 13

a 2/2 vieper acqua

Il nome "System 13" indica un sistema modulare di bobine di solenoidi, sistemi di armature, operatori di solenoidi ed elettrovalvole. Il diametro delle armature di tutti i componenti delle valvole è di circa 13 mm. Questo valore è la caratteristica principale di questa tipologia. L'efficienza dei componenti è stata aumentata al massimo in anni di simulazioni, costruzioni e prove pratiche. Applicazione del Sistema 13 Gli operatori a solenoide e le elettrovalvole del sistema 13 possono essere utilizzati per l'azionamento di valvole a 2/2 o 3/2 vie, in particolare nella pneumatica. Le funzioni di commutazione disponibili sono normalmente chiuse e normalmente aperte. Per le valvole a 3/2 vie di questa serie, i valori massimi tipici per la pressione di esercizio e la larghezza nominale sono 40 bar/5 mm. Gli operatori e le elettrovalvole sono progettati per l'uso con aria compressa o altri gas neutri. gli operatori e le elettrovalvole a 2/2 vie possono essere utilizzati anche per il controllo di liquidi non aggressivi. Funzione Mentre l'operatore/valvola solenoide è diseccitato, l'armatura (1) viene spinta verso il basso sulla sede inferiore della valvola (3) dalla molla di ripristino (2). La sede della valvola inferiore è chiusa da un elemento di tenuta (4). In questa posizione di commutazione, la sede superiore della valvola (5) nel nucleo magnetico è aperta. Quando la valvola viene eccitata, la forza magnetica supera la forza della molla di ripristino e sposta l'armatura nella posizione estrema opposta. In questo caso, la sede superiore della valvola (5) è chiusa dall'elemento di tenuta (6), mentre la sede inferiore della valvola (3) è aperta. Gli operatori a solenoide e le valvole a solenoide hanno un funzionamento identico. Tuttavia, se si ordinano operatori a solenoide, non vengono forniti né la sede inferiore della valvola né il corpo della valvola.
