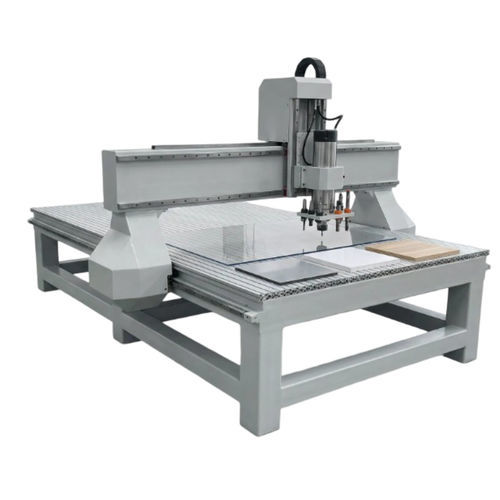

Scheda di controllo CNC per macchina per il trattamento del legno CSS-001

per macchina di imballaggio4 assi3 assi

Panoramica del prodotto
Il controllore CNC Edge‑Tracing Intelligent è un sistema di controllo del moto completamente integrato progettato per la produzione di insegne pubblicitarie e applicazioni CNC per la lavorazione del legno. Combina una scheda di controllo PCIe, un modulo visione CCD e un software dedicato di edge‑tracing per rilevare automaticamente i segni di registrazione stampati, compensare l'allungamento e la rotazione del materiale ed eseguire percorsi di taglio o incisione di precisione su un'unica piattaforma di controllo.

Punti salienti

• Modalità duale: fresatura CNC standard e edge‑tracing guidato da visione in un unico sistema
• Auto‑calibrazione della camera CCD con precisione di posizionamento ≤ 0,1 mm
• Compensazione automatica delle distorsioni da allungamento e rotazione dei materiali stampati
• Interfaccia bus PCIe per comunicazione stabile senza cadute durante lunghe produzioni
• Supporta coltello vibrante, coltello a trascinamento e utensili con mandrino
• Modalità di ripiego manuale quando il rilevamento automatico dei segni fallisce (evita l'arresto della produzione)

Architettura del sistema
Assi di controllo — 3‑Assi (XYZ) standard; 4‑Assi (XYZ+U) con modulo coltello vibrante
Precisione di posizionamento — ≤ 0,1 mm
Terminali I/O — 40 terminali in totale
Interfaccia bus — PCIe (comunicazione stabile, senza dropout)
Sistema di visione — Camera CCD con auto‑calibrazione
Modalità supportate — Fresatura standard / Edge‑tracing / Coltello vibrante
Alimentazione — 24V DC
Interfaccia host — Slot PCIe (compatibile con PC industriali standard)

Mappa porte I/O
COM (Pin 1 / 16 / 17) — Massa comune
24V (Pin 3) — Ingresso alimentazione 24V
SVC (Pin 5) — Uscita analogica VFD 0‑10V
SPIN (Pin 7) — Controllo mandrino on/off
SPCOOL (Pin 9) — Controllo refrigerante on/off
OIL (Pin 11) — Controllo lubrificazione on/off
X0 / Y0 / Z0 (Pin 20 / 19 / 18) — Sensori home assi
ESTOP (Pin 40) — Ingresso arresto di emergenza
START / STOP (Pin 38 / 37) — Avvio / arresto ciclo
XD± / YD± / ZD± (Lato destro) — Uscite impulso/direzione per motori stepper

Capacità chiave

• Rilevamento segni di registrazione — Acquisizione CCD automatica con opzione di ripiego manuale
• Compensazione delle distorsioni — Correzione di allungamento e rotazione per materiali stampati
• Calibrazione camera — Auto‑calibrazione con un clic e misura dello offset camera‑mandrino
• Formato file — Supporto per formati standard di incisione CNC
• Controllo orientamento coltello — Sincronizzazione asse U per coltelli vibranti/di trascinamento
• Supporto utensili speciali — Parametri configurabili per coltello a pressione, coltello a trascinamento e coltello vibrante

Aree di applicazione

• Pubblicità e insegne — Taglio automatizzato di vinile, pannelli in schiuma e film riflettente con registrazione tramite segni CCD
• Lavorazione del legno e mobili — Incisione e taglio di profili su MDF, compensato e pannelli in legno massiccio
• Imballaggio e cartone ondulato — Taglio di campioni e lavorazione delle linee di piega con compensazione visiva per la registrazione stampa‑taglio
• Tessile e pelle — Taglio con coltello a trascinamento e coltello vibrante di pelle, tessuti e materiali sintetici
• Interni automobilistici — Taglio di precisione di rifiniture, pannelli sedile e inserti moquette con compensazione delle distorsioni
• Costruttori OEM — Scheda di controllo PCIe plug‑in e pacchetto software per aggiungere il taglio guidato da visione a piattaforme CNC esistenti

Personalizzazione & Note OEM
Tipo di soluzione — OEM personalizzato: progettato in base ai requisiti applicativi del cliente
Tempi di consegna tipici — Varia in base al progetto
Ordine minimo — Nessuno: da prototipo singolo a produzione in volume
Documentazione — Manuale completo del sistema, schema di cablaggio, pacchetto software e guida alla calibrazione della camera forniti
Settori serviti — Insegne pubblicitarie, lavorazione del legno, imballaggio, taglio tessile, interni auto, pelletteria
Esperienza OEM — Oltre 30 anni di esperienza nella produzione; oltre 1800 clienti OEM industriali in Nord America, Europa e Sud‑Est asiatico

Specifiche

• Assi di controllo: 3‑Assi (XYZ) standard; opzionale 4‑Assi (XYZ+U) per coltello vibrante
• Precisione di posizionamento: ≤ 0,1 mm
• Porte I/O: 40 terminali (inclusi COM, ingresso 24V, SVC, SPIN, SPCOOL, OIL, sensori home, ESTOP, START/STOP, uscite stepper)
• Interfaccia bus: PCIe (comunicazione stabile, senza dropout)
• Sistema di visione: Camera CCD con auto‑calibrazione con un clic e misura offset camera‑mandrino
• Modalità supportate: Fresatura, Edge‑Tracing, Coltello Vibrante
• Alimentazione: 24V DC
• Interfaccia host: Compatibilità slot PCIe con PC industriali standard
• Supporto file: Formati standard di incisione CNC
• Controllo coltello: Sincronizzazione asse U per coltello vibrante/a trascinamento; supporta coltelli a pressione, a trascinamento e vibranti
• Registrazione e compensazione: Rilevamento automatico dei segni con ripiego manuale; compensazione di allungamento e rotazione per materiali stampati
