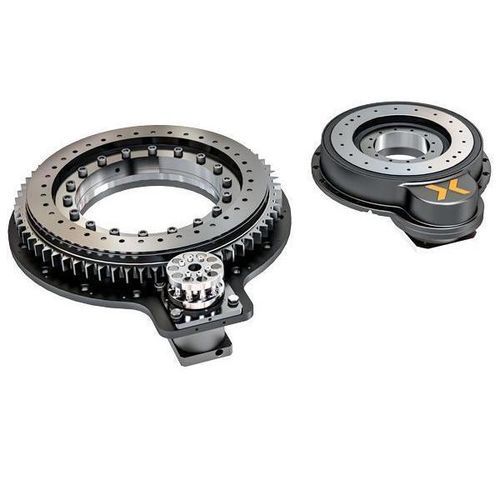

Intermittore rotativo CRD

senza gioco

Panoramica

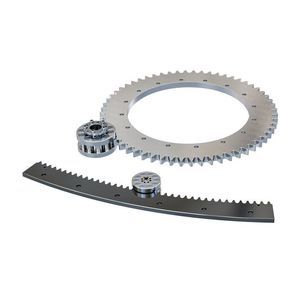

I sistemi di indicizzazione rotativa di Nexen Group sfruttano la tecnologia brevettata Roller Pinion insieme a cuscinetti e meccanismi d'azionamento di precisione. Alloggiati in carter rigidi o protetti, le famiglie PRD e CRD sono progettate per posizionamento incrementale preciso, profili di moto variabili via servo, rapide accelerazioni e elevata capacità di carico. I sistemi preconfezionati possono avviare/arrestare in qualsiasi posizione incrementale e assorbire picchi di coppia, consentendo tempi di indicizzazione fino a 2x più rapidi rispetto a soluzioni a camma.

Vantaggi degli indexer rotativi Nexen Group

• Precisione di indicizzazione fino a ±11 ArcSec e ripetibilità fino a ±1,2 ArcSec (dipende dal modello).
• Opzioni a gioco zero (configurazioni Harmonic / RPS) per ridurre al minimo il gioco tra motore e carico.
• Elevata capacità di carico (es. fino a 1575 kN su PRD con cuscinetto cross-roller).
• Elevata coppia in uscita: coppia di accelerazione massima fino a 4.811 Nm e coppia nominale fino a ~2.625–2.750 Nm (dipende dal modello).
• Alte velocità in modelli selezionati: fino a 304 RPM (dipende dal modello).
• Opzioni con ampio centro aperto per maggiore flessibilità applicativa.
• Movimento fluido grazie a tecnologia RPS, cuscinetti cross-roller precaricati e motoriduttori di precisione integrati.

Differenze tra i sistemi PRD e CRD
PRD (Precision Rotary Indexer): costruzione su piastra d'acciaio lavorata con ingranaggio/pignone protetto, riduttori planetari a basso gioco o riduttori Harmonic senza gioco opzionali; diametri del cerchio dei bulloni comuni: 400, 750, 1100, 1500 mm. CRD (Compact Rotary Indexer): carter rigido in ghisa sigillato che racchiude ingranaggio/pignone; opzioni di ingresso pronte per motore/gearbox o riduttori planetari/Harmonic preinstallati; diametri del cerchio dei bulloni comuni: 150, 250, 350, 550 mm.

Tabella comparativa rappresentativa (righe e colonne selezionate)

• CRD-PL — Planetario a basso gioco | Ghisa IP65 | Ø uscita es. 150–550 mm | Coppia nominale 323–697 Nm | Velocità 120–225 RPM.
• CRD-MRS-PL — Planetario | Ghisa IP65 | Ampia gamma di rapporti; coppia nominale 119–299 Nm | Velocità 23,5–304 RPM.
• CRD-HG — Harmonic senza gioco | Ghisa IP65 | Coppia nominale 380–820 Nm | Accuratezza posizionale unidirezionale 20–43 ArcSec | Velocità 11–25 RPM.
• PRD-PL (protetto) — Planetario a basso gioco | Piastra in acciaio protetta | Ø uscita es. 400–1500 mm | Coppia nominale 544–1870 Nm | Velocità 27–94 RPM.
• PRD-HG (protetto) — Harmonic | Protetto | Coppia nominale 326–1122 Nm | Ripetibilità unidirezionale 1,6–2,4 ArcSec | Configurazioni a bassa velocità e alta coppia disponibili.

Risorse citate in questa pagina (brochure e documentazione tecnica)
Schede tecniche e brochure prodotto scaricabili per varianti CRDX / PRDX / CRD, con dati dimensionali, curve prestazionali e guide di configurazione.

Specifiche tecniche

• Precisione di indicizzazione: fino a ±11 ArcSec (dipende dal modello).
• Ripetibilità: fino a ±1,2 ArcSec (dipende dal modello).
• Opzioni a gioco zero: configurazioni Harmonic e RPS disponibili.
• Coppia di accelerazione massima: fino a 4.811 Nm (dipende dal modello).
• Coppia nominale: fino a ~2.625–2.750 Nm (dipende dal modello).
• Velocità massima: fino a 304 RPM (dipende dal modello).
• Capacità massima di carico (es. PRD): fino a 1575 kN con cuscinetto cross-roller di precisione.
• Opzioni di carter: ghisa rigida IP65; protetto; varianti a centro aperto.
• Diametri del cerchio dei bulloni disponibili: PRD es. 400, 750, 1100, 1500 mm; CRD es. 150, 250, 350, 550 mm.
• Applicazioni tipiche: sistemi di taglio, portali, dispositivi medicali, robotica, aerospaziale, macchine utensili, semiconduttori, movimentazione materiali, macchine di assemblaggio/su misura, difesa, parchi a tema/effetti scenici.
