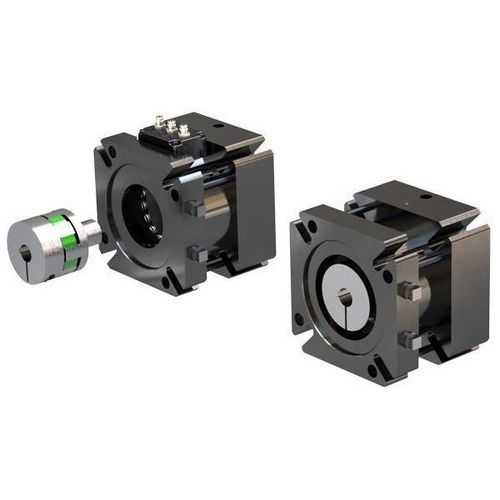

Freno meccanico BSB series

per vite a sferesenza giocoad alta coppia

Panoramica
Il freno per vite a ricircolo di sfere Nexen Group è un freno ad alto momento torcente, azionato a molla, montato sull'estremità lavorata di una vite a ricircolo di sfere. Può fungere da freno primario o ridondante per evitare il ritorno in caso di perdita di alimentazione o difetto meccanico nel gruppo motore. La combinazione di basso gioco e accoppiamento garantisce un elevato grado di precisione nel mantenimento della posizione della vite. Un giunto ad albero espandibile / mozzo di serraggio collega l'albero del freno all'estremità della vite. Il giunto richiesto è fornito con un inserto elastomerico ad alta rigidità torsionale.

Selezione
Nexen Group offre una soluzione di frenatura pronta all'uso per applicazioni con viti a ricircolo di sfere. Questi freni, a molla e rilasciati ad aria, forniscono prestazioni costanti e durature. I freni per viti a ricircolo di sfere assicurano una tenuta affidabile in un ingombro compatto; forza di tenuta fino a 125 Nm (1100 in-lbs.).

Caratteristiche

• Basso gioco per mantenimento di precisione
• A molla, rilascio pneumatico
• Bassa inerzia
• Alta rigidità torsionale
• Frenatura bidirezionale
• Innesco rapido
• Conforme alla protezione IP67 contro polvere e acqua
• Funziona in applicazioni verticali e orizzontali
• Il giunto consente l'espansione termica della vite

Componenti richiesti

• Adattatori per giunto
• Valvole a 3 vie

Accessori

• Kit di controllo
• Filtri
• Valvole di regolazione del flusso
• Lubrificatore
• Sfiati rapidi / shuttle
• Regolatori

Applicazioni

• Robotica
• Sistemi di movimentazione
• Sollevatori personalizzati
• Piattaforme di lavoro
• Ambienti che richiedono protezione IP67 contro polvere e acqua
• Centri di lavorazione

Specifiche tecniche

• Forza di tenuta: fino a 125 Nm (1100 in-lbs.)
• Attuazione: a molla, rilascio pneumatico
• Protezione ingressi: IP67
• Basso gioco e bassa inerzia per mantenimento di precisione
• Alta rigidità torsionale e frenatura bidirezionale
• Innesco rapido adatto per il mantenimento di sicurezza
• Giunto: albero espandibile / mozzo di serraggio con inserto elastomerico per espansione termica e alta rigidità torsionale
• Adatto per installazioni verticali e orizzontali
