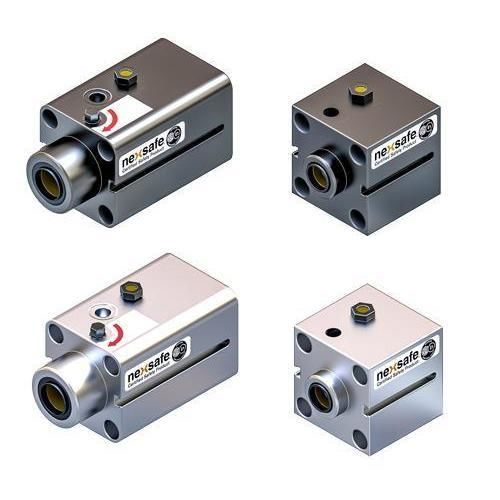

Elemento di bloccaggio per asta manuale NexSafe®

pneumaticoa mollaper l'industria agroalimentare

Panoramica
I blocchi per asta statici certificati per la sicurezza di Nexen Group offrono trattenuta di precisione con praticamente nessun gioco, garantendo alta accuratezza nelle applicazioni industriali esigenti. Queste unità a innesto a molla e rilascio pneumatico sono disponibili in dimensioni ISO e NFPA, accettano accessori standard e sono progettate per funzionare in ambiente sigillato e severo.

Caratteristiche principali

• Funzionamento di precisione per mantenere il posizionamento
• Ampia superficie di bloccaggio che assicura prestazioni costanti
• Unità a molla che si innestano in caso di mancanza di alimentazione
• Design sigillato per resistere ad ambienti gravosi
• Rilascio manuale opzionale per disinnesto controllato

Dettagli prodotto
Nexen offre blocchi per asta per montaggio su cilindro o montaggio autonomo su asta guida. Le unità possono essere impilate per aumentare la forza di tenuta. Finiture disponibili: alluminio spazzolato naturale o anodizzato resistente alla corrosione. Sensori di prossimità opzionali forniscono feedback di innesto/disinnesto e agevolano l’integrazione nei circuiti di sicurezza.

Certificazione di sicurezza
I blocchi per asta a molla e rilascio pneumatico sono classificati conformi a ISO 13849-1; le configurazioni raccomandate possono raggiungere Categoria fino a 4 e Livello di Prestazione fino a e se integrati correttamente.

Confronto / Modello tipico
Modello: RLSSB-C (esempi mostrati in NFPA pollici e ISO metrico)
Diametro asta: 0.625 a 2.500 in (NFPA pollici) / 12 a 32 mm (ISO metrico)
Diametro alesaggio cilindro: 1.500 a 8.000 in (NFPA pollici) / 32 a 125 mm (ISO metrico)
Forza di tenuta: 180 a 4,020 lbf (NFPA) / 800 a 8,560 N (ISO)
Tempo di innesto iniziale: 0.030 a 0.265 s (NFPA) / 0.030 a 0.130 s (ISO)
Attuazione / Ritorno: Innesto a molla / Rilascio pneumatico (standard 4.1 bar / 60 PSI)
Finitura involucro: Alluminio naturale o anodizzato nero
Rilascio manuale: Opzionale testa esagonale 1/4 di giro con reset automatico
Vita statica B10 / B10d: 1,000,000 / 2,000,000 cicli (tipico)
Sensori modalità operativa: 1 o 2 sensori di prossimità opzionali per feedback innesto/disinnesto
Classificazione di sicurezza: NexSafe ISO 13849-1 certificato (Categoria fino a 4, PL fino a e)

Specifiche tecniche

• Tipo: bloccaggio asta ad innesto a molla, rilascio ad aria
• Opzioni di montaggio: montaggio su cilindro (NFPA/ISO) o autonomo su asta guida
• Intervallo diametro asta: 0.625 in a 2.500 in / 12 mm a 32 mm
• Intervallo alesaggio cilindro (quando montato su cilindro): 1.500 in a 8.000 in / 32 mm a 125 mm
• Forza di tenuta: 180 a 4,020 lbf (circa) / 800 a 8,560 N (circa)
• Tempo di risposta / innesto iniziale: da 0.030 s
• Attuazione/ritorno: Innesto a molla / Rilascio ad aria (standard 4.1 bar / 60 PSI)
• Finitura involucro: Alluminio naturale o anodizzato nero
• Rilascio manuale: Opzionale testa esagonale 1/4 di giro con reset automatico
• Vita ciclo (tipica): B10 statico = 1,000,000 cicli; B10d = 2,000,000 cicli
• Sensori opzionali: 1 o 2 sensori di prossimità per feedback operativo
• Sicurezza: Certificato ISO 13849-1; le configurazioni raccomandate possono raggiungere Categoria fino a 4, Livello di Prestazione fino a e
