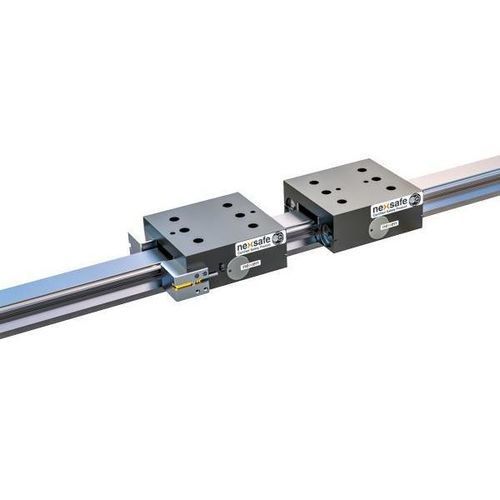

Freno lineare a molla NexSafe®

per guida lineare

Panoramica del prodotto
I freni per guida profilata NexSafe® di Nexen Group sono dispositivi a molla inserita e rilascio pneumatico che si bloccano direttamente sulle guide lineari per fornire arresto e mantenimento positivi senza influire sulle superfici di rotolamento. Progettati per applicazioni certificate di sicurezza, garantiscono tempo di risposta rapido e elevata forza di bloccaggio in condizioni di arresto di emergenza o mancanza di alimentazione.

Caratteristiche principali

• Ampia area di contatto d'attrito per prestazioni costanti e ridotta usura della guida
• Adatto per applicazioni power-off, e-stop e di mantenimento
• Basso gioco (0,10–0,20 mm) per mantenimento preciso della posizione
• Geometria simile alle cassette di cuscinetto lineari per un'installazione semplificata
• Riduce le vibrazioni e aumenta la rigidità nei sistemi di azionamento lineare
• Ampio spazio di tolleranza per compensare disallineamenti di installazione
• Senza lubrificazione né manutenzione periodica
• Modelli disponibili per le guide profilate più comuni
• Massima forza di tenuta nella categoria per funzionamento a molla inserita / rilascio pneumatico
• Lunga vita nominale: B10 fino a 2 milioni di cicli; la pagina fa riferimento a una dichiarazione B10D di 4 milioni di cicli

Sensori opzionali di modalità operativa
Opzioni con 1 o 2 sensori possono segnalare inserimento o disinserimento. L'uso dei sensori di modalità operativa può consentire di raggiungere categorie di sicurezza superiori secondo ISO 13849-1. I sensori Nexen sono compatibili con Industry 4.0 e possono fornire dati di stato per migliorare la disponibilità e la diagnostica della macchina.

Compatibilità guide
Disponibili per i seguenti produttori di guide profilate: ABBA, HIWIN, IKO, INA, LINTECH, NB, NOOK, NSK, PMI, ROCKFORD, ROLLON, SBC, SCHNEEBEERGER, EWELLIX (SKF), STAR (BOSCH REXROTH), TBI, THK, THOMSON.

Documentazione tecnica (titoli)

• Safety Certified Rail Brake Literature
• Certified Safety Product Literature
• NexSafe Product Overview

Specifiche tecniche

• Serie: NexSafe® Profile Rail Brakes
• Misure guida profilata: 15, 20, 25, 30, 35, 45
• Forza minima di tenuta: 500 a 2600 N (≈112 a 585 lb)
• Pressione minima di rilascio: 5,5 bar (≈80 psi) (pressioni inferiori disponibili per alcuni modelli)
• Gioco massimo a piena forza frenante: 0,10 mm a 0,20 mm (≈0,004 in a 0,008 in)
• Tempo di ingaggio iniziale: 0,049 a 0,080 s
• Vita utile (B10): la tabella indica 2 milioni di cicli; la pagina menziona una dichiarazione B10D di 4 milioni di cicli
• Sensori modalità operativa: 1 o 2 sensori; configurabili per rilevare inserimento o disinserimento
• Classificazione di sicurezza: certificato ISO 13849-1 (fino a Categoria 4 / Performance Level e nelle configurazioni raccomandate)
• Progettazione: molla inserita, rilascio pneumatico; si fissa alla guida; nessun contatto con le superfici del cuscinetto; non richiede lubrificazione
• Applicazioni tipiche: arresto di emergenza e frenatura ridondante per assi a portale, porte industriali, linee di imballaggio, apparecchiature medicali e altri sistemi lineari critici
