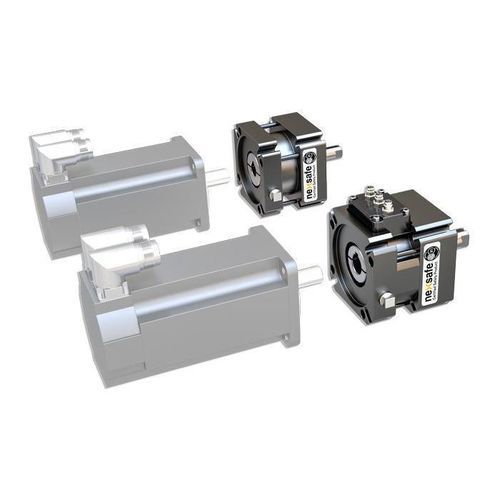

Freno a frizione NexSafe®

a mollaper servomotoresenza gioco

Panoramica
Nexen Group propone la famiglia NexSafe® di freni per servomotore certificati per la sicurezza, progettati per il montaggio diretto sulla flangia del servomotore. Il design a molla e rilascio ad aria assicura il blocco di default e, in configurazione raccomandata, può ottenere ISO 13849-1 Categoria fino a 4 e Livello di Prestazione fino a e.

Caratteristiche

• Collare di serraggio integrale con sede per chiavetta di sicurezza per connessione di ingresso
• Fino a tre sensori di modalità operativa disponibili: engagement, disengagement e wear
• Più molle di innesto per la selezione della coppia
• Stato predefinito bloccato (a molla, rilascio ad aria)
• Montaggio diretto sulla flangia del servomotore; interfaccia di frenata senza gioco

Capacità operative / Industria 4.0

• Sensori di feedback opzionali (engagement, disengagement, wear) per stato in tempo reale
• Il feedback dei sensori supporta la programmazione motore/azionamento, la manutenzione predittiva e il monitoraggio condizioni
• Compatibile con sistemi di monitoraggio Industria 4.0 e manutenzione basata sulle condizioni

Applicazioni

• Tenuta a motore spento e frenata dinamica occasionale / arresto di emergenza
• Sistemi a portale, operazioni cicliche, automotive, semiconduttori e ambienti di produzione alimentare (opzioni IP67 disponibili; vedere guida applicativa)

Confronto / Note tecniche principali (sintesi)
Coppia statica minima del freno: 4,7 a 125 Nm
Gioco del freno: zero
Capacità di frenata: tenuta a motore spento, frenata dinamica occasionale in arresto di emergenza
Montaggio: flange su ogni lato con centratori per l'allineamento
Opzioni mozzo ingresso: collare di serraggio con chiavetta
Opzioni albero uscita: albero con chiavetta
Diametri alesaggio (ingresso & uscita): 6,35 a 65 mm (0,25 a 2,56 in)
Cerchio per bulloni della flangia: 63 a 350 mm (2,48 a 13,78 in)
Certificazione di sicurezza: NexSafe certificato conforme a ISO 13849-1 (certificato da Intertek)
Sensori di feedback modalità operativa: fino a 3 sensori opzionali (engagement, disengagement, wear)
Capacità di carico sporgente: fino a 3114 N (dipende dal modello)
Velocità nominale massima: 5.000 a 10.000 RPM

Caratteristiche / specifiche tecniche

• Serie / famiglia prodotto: NexSafe® Servomotor Brake
• Tipo di freno: a molla, rilasciato ad aria (bloccato di default)
• Intervallo coppia statica: 4,7 – 125 Nm
• Gioco: zero
• Intervallo alesaggi: 6,35 – 65 mm (0,25 – 2,56 in)
• Cerchio per bulloni flangia: 63 – 350 mm (2,48 – 13,78 in)
• Sensori opzionali: Engagement, Disengagement, Wear (fino a 3)
• Capacità carico sporgente: fino a 3114 N (dipende dal modello)
• Intervallo RPM massimo: 5.000 – 10.000 RPM (dipende dal modello)
• Montaggio: montaggio diretto su flangia servomotore
• Certificazione: ISO 13849-1 (NexSafe certificato da Intertek)
