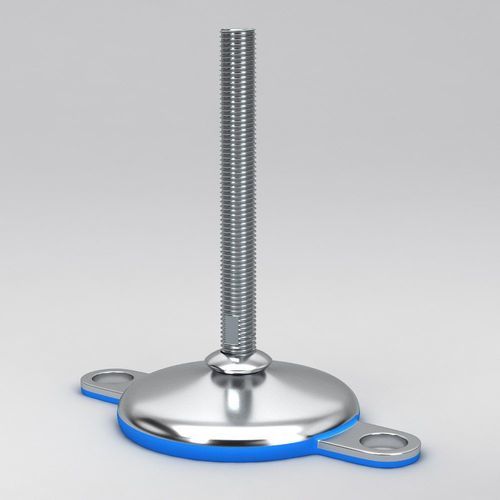

Piede per apparecchio HLF series

per trasportatoreper macchina utensileper macchinario alimentare

Panoramica prodotto
I piedini di livellamento serie HLF con due piastre di bloccaggio a pavimento e mandrino completamente filettato offrono ancoraggio sicuro, regolazione precisa dell'altezza e riduzione delle vibrazioni per apparecchiature industriali. Progettati per ambienti igienici e resistenti alla corrosione, sono adatti per alimentare, farmaceutico e linee di lavorazione industriale.

Caratteristiche e vantaggi

• Due piastre di bloccaggio a pavimento per ancoraggio sicuro e stabilità aumentata.
• Mandrino completamente filettato per regolazioni di altezza accurate e livellamento affidabile su pavimenti irregolari.
• Design arrotondato e igienico che facilita la pulizia in aree sanitarie.
• Base in gomma NBR vulcanizzata per riduzione delle vibrazioni e proprietà antiscivolo.
• Compensazione pendenze fino a 10° per disallineamenti di pavimento o macchinario.

Materiali

• Piastra di base: acciaio inox AISI 304 o AISI 316.
• Mandrino: acciaio inossidabile A2-70 o A4-70.
• Base in gomma: NBR (gomma nitrilica, CAS n. 9005-98-5), vulcanizzata, conforme FDA (FDA CFR 21 177.2600) con ID lotto per tracciabilità.
• Tutti i materiali sono altamente resistenti a prodotti chimici, detergenti comuni, oli e grassi.

Dimensioni (tipi di base)
Tipo base | Diametro base D | Carico nominale
HLF 62 | 60 mm | 7.000 N
HLF 82 | 80 mm | 15.000 N
HLF 102 | 100 mm | 20.000 N
HLF 122 | 120 mm | 30.000 N

Filettature mandrino HLF
M12 | M16 | M20 | M24 | M30 | M36 | M42 | M48

Lunghezze mandrino HLF (L)
50 mm | 70 mm | 100 mm | 120 mm | 150 mm | 180 mm | 200 mm | 230 mm | 280 mm | 330 mm

Personalizzazione e opzioni
Altre lunghezze del mandrino e forme di filettatura (incluse filettature in pollici e filettature speciali come trapezoidali) sono disponibili su richiesta. Per ordini importanti la base e i mandrini possono essere forniti separatamente per maggiore flessibilità.

Applicazioni
Nastri trasportatori, miscelatori, riempitrici e linee di produzione pesanti nei settori alimentare, farmaceutico, biotecnologico e packaging che richiedono soluzioni di livellamento igieniche e resistantI alla corrosione.

Specifiche tecniche

• Serie: HLF series.
• Design: design igienico arrotondato con due piastre di bloccaggio a pavimento.
• Carichi nominali: 7.000 N a 30.000 N a seconda del tipo di base.
• Diametri base: 60 mm, 80 mm, 100 mm, 120 mm.
• Filettature mandrino: M12–M48.
• Lunghezze mandrino: 50–330 mm (varie opzioni).
• Materiale piastra base: AISI 304 o AISI 316.
• Materiale mandrino: A2-70 o A4-70.
• Base in gomma: NBR vulcanizzata, conforme FDA CFR 21 177.2600.
• Compensazione inclinazione: fino a 10°.
