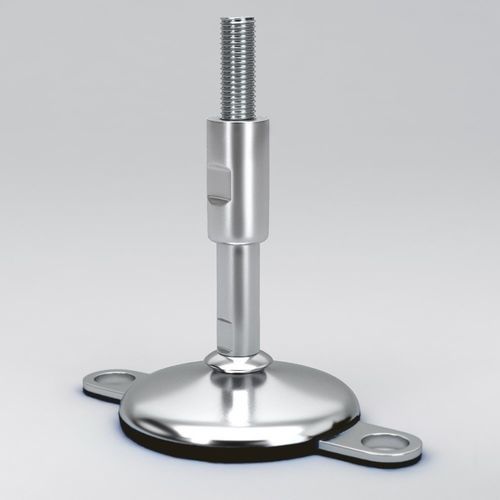

Piede di macchina HMF series

per apparecchioper macchinario alimentarein gomma nitrile

Panoramica
Piedini macchina in design igienico, con geometria arrotondata e base in gomma vulcanizzata per la riduzione delle vibrazioni e proprietà antiscivolo. Versione extra-igienica disponibile con certificato FDA (FDA CFR 21 177.2600) e ID lotto univoco per la tracciabilità alimentare. Indicati per settori alimentare, farmaceutico e biotecnologico dove pulizia e controllo delle contaminazioni sono fondamentali.

Caratteristiche e vantaggi

• Design arrotondato e igienico per una facile pulizia
• Due piastre di bloccaggio a pavimento per ancoraggio maggiore, stabilità e controllo delle vibrazioni
• Mandrino protetto (manica) che impedisce l'ingresso di sporco, polvere e contaminanti
• Progettazione studiata per favorire la conformità a raccomandazioni igieniche quali EHEDG e 3-A
• Costruzione in acciaio inossidabile resistente alla corrosione, adatta ad ambienti di lavaggio
• Base in gomma vulcanizzata per smorzamento delle vibrazioni e comportamento antiscivolo
• Altezza regolabile per una precisa livellamento su superfici irregolari
• Bassa manutenzione per ridurre i fermi macchina

Materiali

• Piastra di base: acciaio inox AISI 304 o AISI 316
• Mandrino: acciaio inox A2-70 o A4-70
• Base in gomma: NBR vulcanizzato (gomma nitrilica, CAS n. 9005-98-5), certificata FDA secondo FDA CFR 21 177.2600
• Tutti i materiali sono altamente resistenti a detergenti comuni, agenti chimici, oli e grassi

Tipi di base e portate
Tipo di base — Diametro base D — Carico nominale
HMF 62 — 60 mm — 7.000 N
HMF 82 — 80 mm — 15.000 N
HMF 102 — 100 mm — 20.000 N
HMF 122 — 120 mm — 30.000 N


Diametro mandrino e manica
M16 | M20 | M24 | M30 | M36 | M42 | M48


Lunghezza mandrino (L) e lunghezza manica (H)
L = 135 mm H = 55 mm — Min 80 mm a Max 120 mm
L = 175 mm H = 75 mm — Min 100 mm a Max 160 mm
L = 215 mm H = 95 mm — Min 120 mm a Max 200 mm
L = 255 mm H = 115 mm — Min 140 mm a Max 240 mm
L = 295 mm H = 125 mm — Min 180 mm a Max 280 mm


Opzioni e forniture

• Per ordini di grandi quantità è possibile fornire piastra base e mandrini separatamente per flessibilità con diverse dimensioni di mandrino
• Opzioni filettatura: filettature metriche elencate; altri tipi di filettatura o filettature personalizzate (es. trapezoidale) disponibili su richiesta

Caratteristiche / specificazioni tecniche

• Serie modello: HMF series
• Design: design igienico arrotondato con mandrino protetto e 2 piastre di bloccaggio a pavimento
• Conformità / Certificati: FDA CFR 21 177.2600 (base in gomma); progettato per rispettare raccomandazioni EHEDG e 3-A
• Materiale piastra base: AISI 304 o AISI 316
• Materiale mandrino: A2-70 o A4-70
• Base in gomma: NBR, CAS n. 9005-98-5, certificata FDA
• Portate nominali: HMF 62 = 7.000 N; HMF 82 = 15.000 N; HMF 102 = 20.000 N; HMF 122 = 30.000 N
• Diametri mandrino: M16, M20, M24, M30, M36, M42, M48
• Lunghezze mandrino/manica: combinazioni L/H con range di regolazione min/max
• Compensazione inclinazione: fino a 10°
• Resistenza: elevata resistenza a detergenti, agenti chimici, oli e grassi
