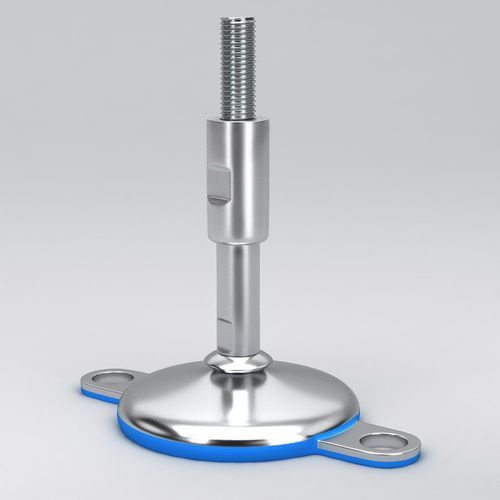

Piede di macchina HLF series

per apparecchioper trasportatoreper macchinario alimentare

Panoramica
Piedini di livellamento igienici (serie HLF) progettati per unire stabilità meccanica e progettazione sanitaria in ambienti alimentari, farmaceutici e di packaging. Dotati di due piastre di bloccaggio a pavimento per ancoraggio sicuro e di un mandrino protetto/guainato che evita l'ingresso di sporco, umidità e detergenti, riducendo la manutenzione e prolungando la durata.

Vantaggi e caratteristiche

• Due piastre di bloccaggio a pavimento per ancoraggio saldo e riduzione di movimenti e vibrazioni.
• Mandrino protetto (manicotto/guaina) che impedisce l'ingresso di contaminanti e detergenti nel meccanismo filettato.
• Design igienico arrotondato con superfici lucide per minimizzare punti di accumulo e facilitare le operazioni di pulizia.
• Base in gomma per smorzamento delle vibrazioni e proprietà antiscivolo.
• Compensazione pendenze fino a 10° su pavimenti o attrezzature.

Materiali

• Piastra di base: acciaio inox AISI 304 o AISI 316.
• Mandrino: acciaio inox A2-70 o A4-70.
• Base in gomma: NBR (gomma nitrilica, CAS 9005-98-5), gomma vulcanizzata certificata FDA (FDA CFR 21 177.2600) fornita con ID lotto per tracciabilità.
• Tutti i materiali selezionati per elevata resistenza a detergenti comuni, prodotti chimici, oli e grassi.

Dimensioni e capacità (tipi di base)
Tipo base | Diametro base D | Carico nominale
HLF 62 | 60 mm | 7.000 N
HLF 82 | 80 mm | 15.000 N
HLF 102 | 100 mm | 20.000 N
HLF 122 | 120 mm | 30.000 N

Diametri mandrino e manica (EHLF)
M16, M20, M24, M30, M36, M42, M48

Lunghezze mandrino (L) e manica (H) — combinazioni tipiche
L = 135 mm, H = 55 mm — Min 80 mm a Max 120 mm
L = 175 mm, H = 75 mm — Min 100 mm a Max 160 mm
L = 215 mm, H = 95 mm — Min 120 mm a Max 200 mm
L = 255 mm, H = 115 mm — Min 140 mm a Max 240 mm
L = 295 mm, H = 125 mm — Min 180 mm a Max 280 mm

Opzioni di fornitura

• Basi e mandrini possono essere forniti separatamente per ordini di grandi quantità per maggiore flessibilità di installazione.
• Filettature e lunghezze mandrino personalizzabili su richiesta (metriche, filetti in pollici, filettature speciali come trapezoidali).

Applicazioni

• Macchinari per lavorazione alimentare
• Impianti di produzione farmaceutica
• Macchine per imballaggio, nastri trasportatori, miscelatori e altri equipaggiamenti in ambienti igienici

Caratteristiche / specifiche tecniche

• Serie: HLF / EHLF
• Diametri base disponibili: 60, 80, 100, 120 mm
• Carichi nominali: 7.000 N — 30.000 N a seconda del tipo di base
• Diametri mandrino: M16–M48
• Combinazioni lunghezza mandrino/manica e intervalli regolabili come indicato sopra
• Compensazione pendenza massima: fino a 10°
• Conformità: progetto supporta EHEDG e 3‑A Sanitary Standards; materiali e design in linea con linee guida HACCP
• Resistenza chimica: resistente a detergenti, oli e grassi
