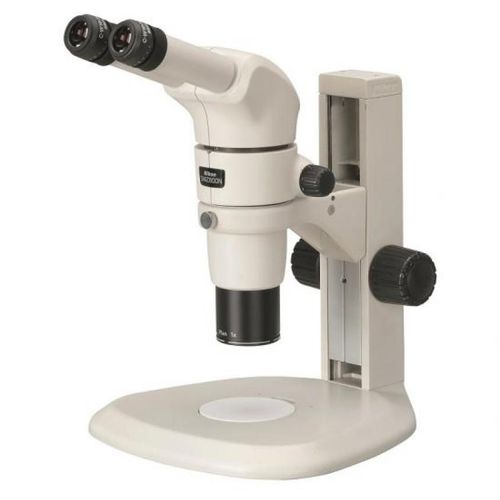

Stereomicroscopio ottico SMZ800N

per controllo di qualitàper l'industria automobilisticaper semiconduttore

Panoramica Lo SMZ800N è uno stereomicroscopio con zoom ottico 8:1 (1×–8×) progettato per ispezione industriale, analisi dei guasti e ricerca sui materiali. Fornisce immagini ad alta risoluzione su tutta la gamma di zoom e supporta l'uso da banco o l'integrazione in macchine.

Applicazioni

• Analisi dei guasti e indagine sulle cause nei componenti elettronici
• Ispezione delle superfici, rilevamento di crepe e studi sulla corrosione
• Controllo qualità per aerospaziale, automobilistico, elettronica e materiali da costruzione
• Ispezione di materiali, compositi e tessuti

Punti chiave del prodotto

• Zoom ottico 8:1 che offre ampia copertura di ingrandimento e grande campo visivo (1–8×)
• Nitidezza dell’immagine uniforme e minima aberrazione cromatica con obiettivi Plan Apo WF e ED Plan WF
• Grande campo a basso ingrandimento e prestazioni affidabili ad alto ingrandimento per QA e integrazione
• Compatibile con le camere Nikon Digital Sight e con numerose opzioni di illuminazione incidente/trasmessa e supporti
• Design ergonomico con tubi di osservazione ad angolo variabile e comandi orientati all'operatore

Funzionalità principali

• Revolver con doppio portatubi per estendere la gamma di ingrandimenti senza spostare il campione; vista verticale sull'asse per immagini planari di fori o strutture a perno
• Otto obiettivi disponibili (Plan Apo 0,5×/WF; Plan Apo 0,75×/WF; Plan Apo 1×/WF; ED Plan 1,5×/WF; ED Plan 2×/WF; Plan 1×; ED Plan 0,75×; Achro 0,5×) per flessibilità in profondità di campo e lunghe distanze di lavoro
• Diversi oculari (C-W10×B, C-W15×, C-W20×, C-W30×) e opzioni di tubi (binoculare, trinoculare, trinoculare inclinabile)
• Ampio supporto accessori per telecamere, illuminazione e basi

Specifiche Sistema ottico: Tipo ottica parallela (tipo zoom)
Rapporto di zoom: 8:1
Intervallo di zoom: 1–8× (posizioni 1/2/3/4/6/8×)
Ingrandimento totale: 5–480× (a seconda di oculare e obiettivi); con illuminatore episcopico coassiale: 22,5–540×
Tubi: Inclinazione oculare: 20° (P-B binoculare) / 15° (P-TL100 trinoculare) / 0°–30° (P-TERG100 / P-TERG50 trinoculare inclinabile)
Oculari: C-W10×B (F.N. 22), C-W15× (F.N. 16), C-W20× (F.N. 12,5), C-W30× (F.N. 7)
Obiettivi: Plan Apo 0,5×/WF; Plan Apo 0,75×/WF; Plan Apo 1×/WF; ED Plan 1,5×/WF; ED Plan 2×/WF; Plan 1×; ED Plan 0,75×; Achro 0,5×
Distanza di lavoro: 78 mm (con Plan 1×)
Peso (circa): 6,8 kg (con tubo binoculare P-B + basetta C-PSN)

Specifiche tecniche

• Modello: SMZ800N
• Sistema ottico: Ottica parallela (tipo zoom)
• Rapporto di zoom: 8:1
• Intervallo di zoom: 1–8×
• Esempio di ingrandimento totale: 5–480× (dipende da oculare/obiettivo)
• Esempio distanza di lavoro: 78 mm (con Plan 1×)
• Peso approssimativo: 6,8 kg (configurazione tipica)
