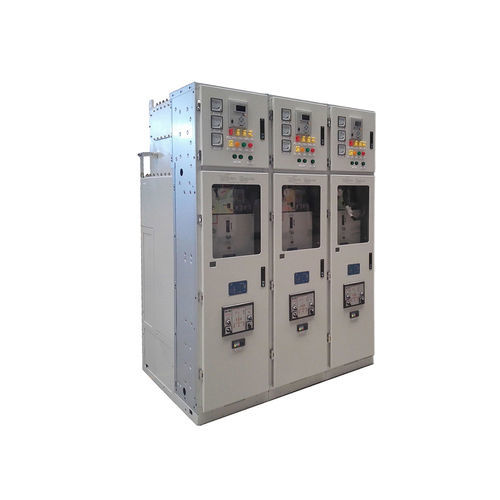

Quadro di distribuzione di distribuzione secondaria XGN75-12

ACa media tensioneisolato al gas

Il quadro elettrico chiuso a gas per interni XGN75-12 (di seguito denominato quadro gonfiabile XGN75-12) è un prodotto ad alta tecnologia sviluppato autonomamente da Tianan Electric che adotta la tecnologia di spegnimento ad arco sotto vuoto e di isolamento con gas SF6. Il livello tecnico ha raggiunto i massimi livelli nazionali e internazionali. Livello avanzato. Tutti i componenti sotto tensione ad alta tensione del prodotto sono sigillati in una scatola di acciaio inossidabile (IP67) riempita con gas SF6 a bassa pressione (0,03～0,05MPa di pressione relativa, 20℃). L'interruttore principale adotta un interruttore a vuoto a molla con tre stazioni. L'interruttore di messa a terra di isolamento del prodotto ha prestazioni di isolamento stabili ed è particolarmente adatto per ambienti difficili come l'alta quota, il freddo intenso, l'umidità e l'inquinamento. Grazie all'ingombro ridotto del prodotto, può essere utilizzato in luoghi con terreni ristretti. - Corrente nominale fino a 3150A, corrente nominale di interruzione del cortocircuito fino a 40kA； - Dimensioni 500×1200×2300 mm; - Utilizzo di estinzione ad arco sotto vuoto, isolamento con gas SF6; - Supera il test di altitudine di 4000m; - Il sezionatore a tre posizioni presenta una frattura visibile; - L'installazione del prodotto è comoda e veloce, senza gonfiaggio in loco; - Può essere utilizzato per l'uscita dall'alto del bus tubolare;
