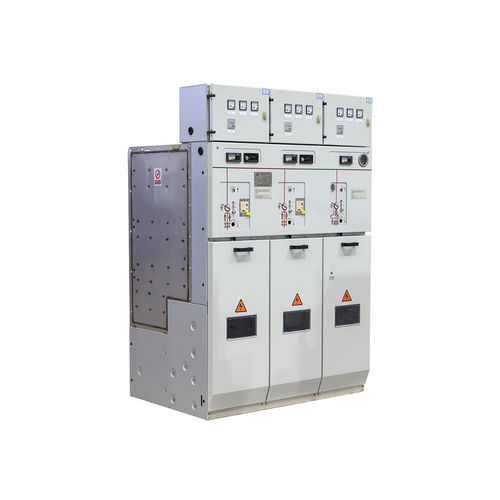

Quadro di distribuzione a media tensione HXGT6A-12(24)

con involucri di metalloisolato al gas SF6industriale

Il quadro HXGT6A-12(24) per interni con isolamento a gas e chiusura metallica è una nuova generazione di quadri di rete ad anello sviluppata autonomamente da Tianan Electric, con un livello di tensione di 12kV (24kV). Si tratta di un prodotto eccellente migliorato sulla base della tecnologia originale del quadro di rete ad anello gonfiabile HXGT6-12. Ha superato il test di tipo presso il Xi'an National High Voltage Electrical Apparatus Testing Center nel maggio 2016 e ha ottenuto anche la certificazione tedesca TüV Rheinland. Tutti i componenti sotto tensione ad alta tensione del prodotto sono sigillati in una scatola di acciaio inossidabile (IP67) riempita di gas SF6 a bassa pressione (0,02～0,04MPa di pressione relativa, 20℃), esente da condizioni ambientali esterne quali condensa, contaminazione e piccoli animali. Può essere utilizzato in ambienti difficili. -Ha superato la certificazione TüV Rheinland; -Ha superato il test di altitudine di 4000 metri; -Corrente nominale 630A～1250A; -Le dimensioni complessive di un singolo scomparto sono 350×820×1600; -Funzioni complete, con tre unità funzionali: interruttore di carico, apparecchio elettrico combinato e interruttore automatico; -L'interruttore di carico adotta la struttura di raffreddamento della griglia di estinzione dell'arco con una forte capacità di estinzione dell'arco; -Il meccanismo di funzionamento adotta un meccanismo di unità funzionale autoprogettato e maturo e un meccanismo di isolamento a tre stazioni, che presenta una forte versatilità e affidabilità; -La frattura di isolamento dell'interruttore di isolamento a tre stazioni è visibile; -Il tasso di perdita d'aria annuale è inferiore allo 0,1%; -Può soddisfare vari metodi di espansione e realizzare il layout della stessa scatola.
